產品介紹產品圖紙

產品編號：3211272314

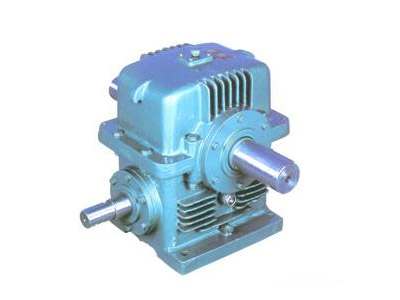

產品名稱：TPG平面包絡環面蝸桿減速器
產品類別：平面包絡環面蝸桿減速機
產品型號：TPG
一、概述
平面包絡環面蝸桿減速器是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上，適用工作環境溫度為—40℃～+40℃，輸入軸轉速不大于1500轉／分，蝸桿軸可反兩面方向旋轉。

二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS．其中：TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直在側。
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器

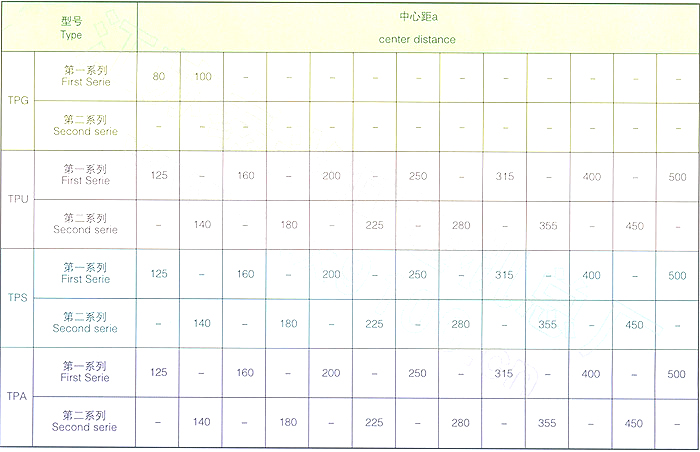

三、型號及傳動比

注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。

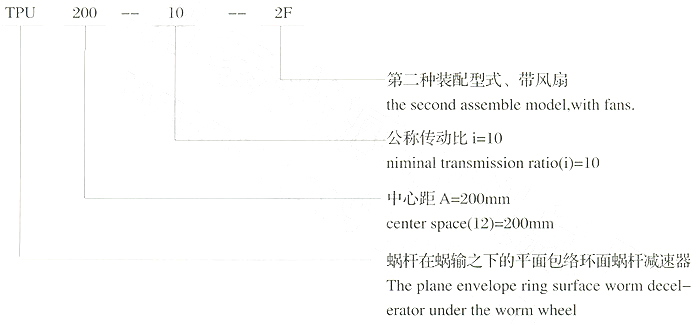

四、標記示例

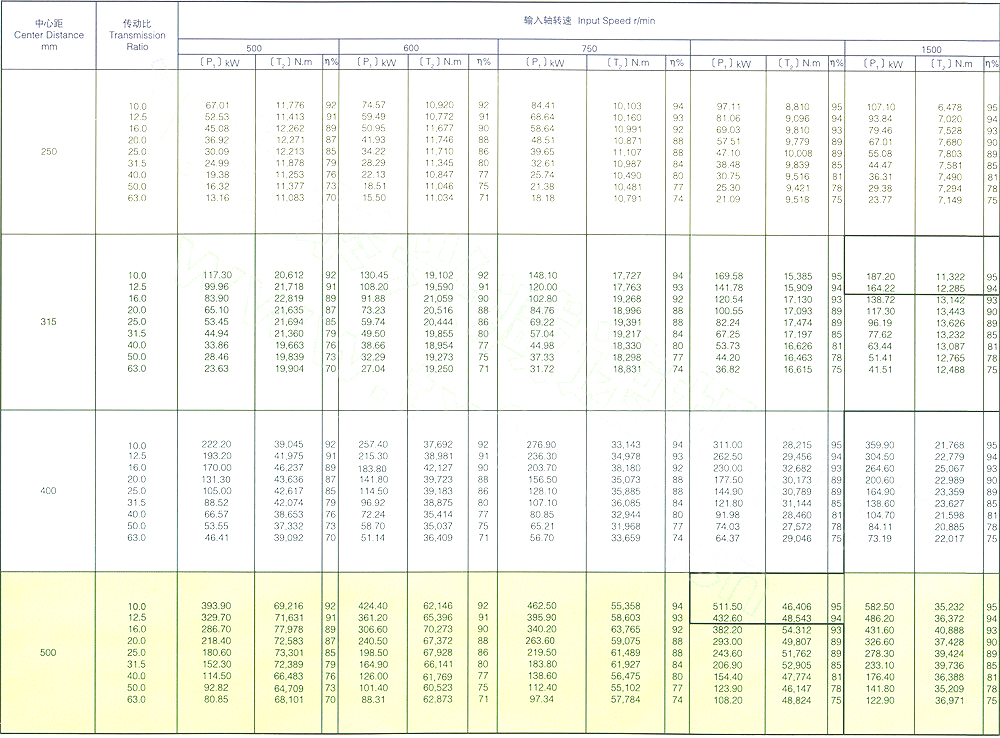

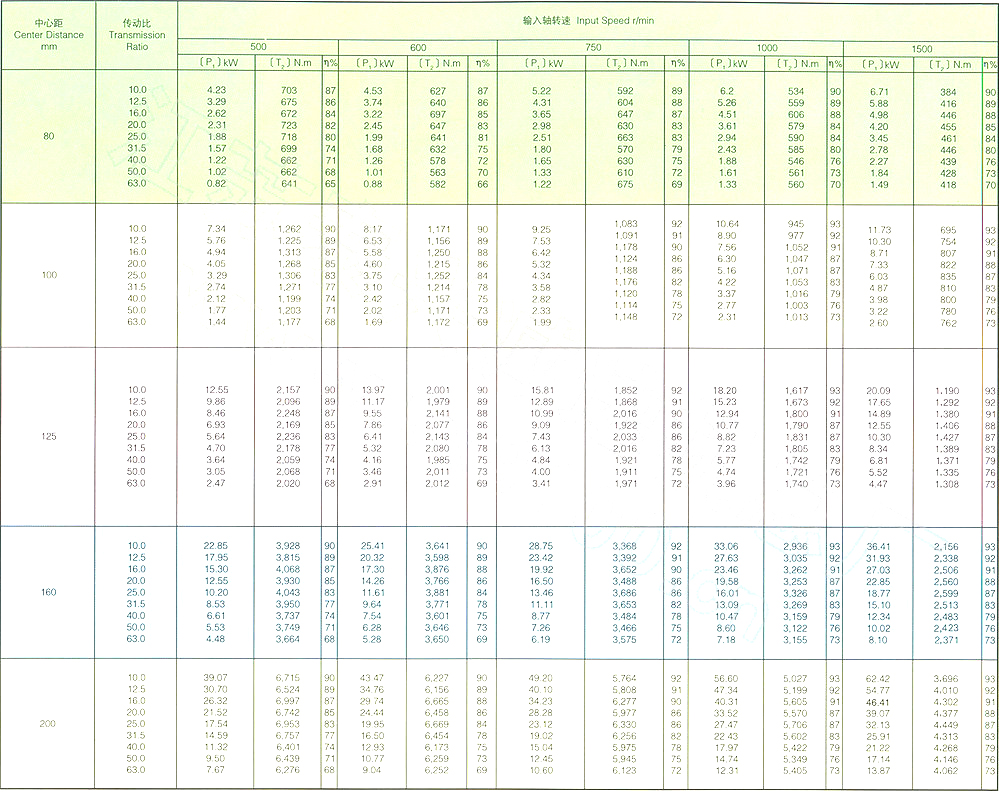

五、平面包絡環面蝸桿減速器額定輸入軸功率表

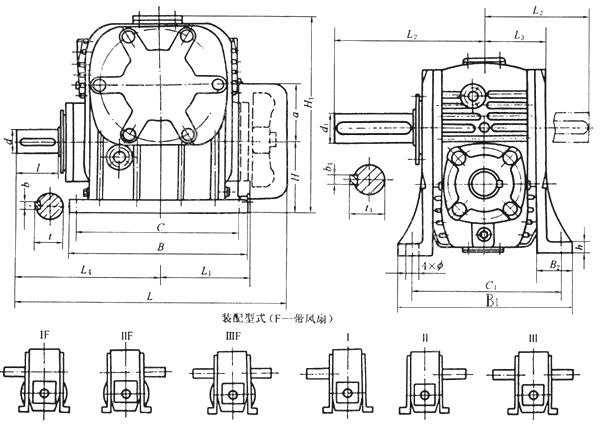

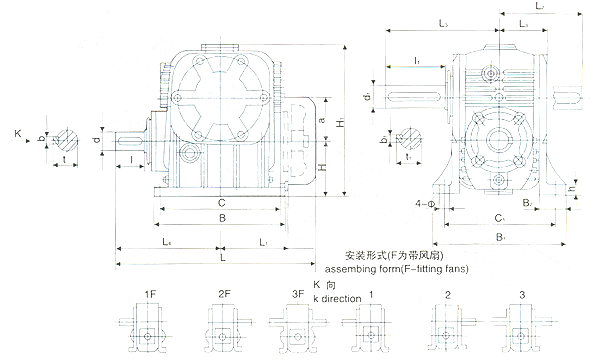

TPG80、TPG100、通用型減速機形式及外形尺寸（Ⅰ—Ⅲ）

TPG通用型減速器形式及外形尺寸 （mm） 型號 a B B1 B2 C C1 H H1 L L1 L2 L3 L4 l l1 d d1 b b1 t t 1 h Ф 質量 TPG80 80 250 242 50 220 206 100 280 381 130 210 86 201 58 110 35 45 10 14 38 48.5 18 19 53 TPG100 100 290 284 58 250 240 110 318 464 160 235 102 254 82 110 40 55 12 16 43 59 20 19 85

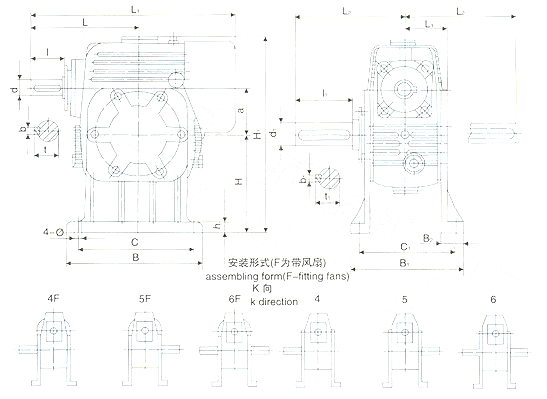

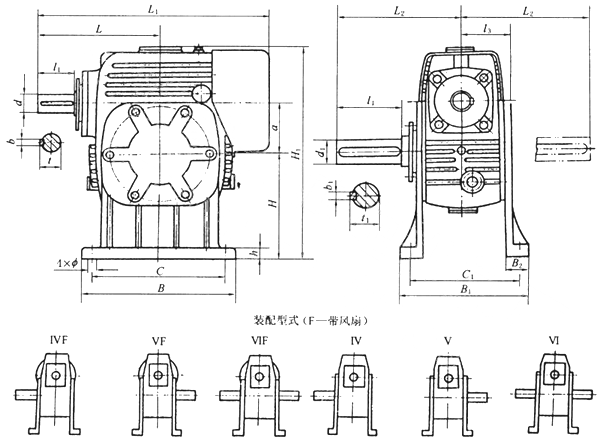

TPG80、TPG100、通用型減速機形式及外形尺寸（Ⅳ—Ⅵ）

TPG通用型減速器形式及外形尺寸 型號 a B B1 C C1 H H1 L L1 L2 L3 B2 l l1 d d1 t t 1 b b1 h Ф 質量 TPG80 80 250 242 220 206 180 360 201 381 210 86 50 58 110 35 45 38 48.5 10 14 18 19 53 TPG100 100 290 284 250 240 210 415 254 464 235 102 58 82 110 40 55 43 59 12 16 20 19 85

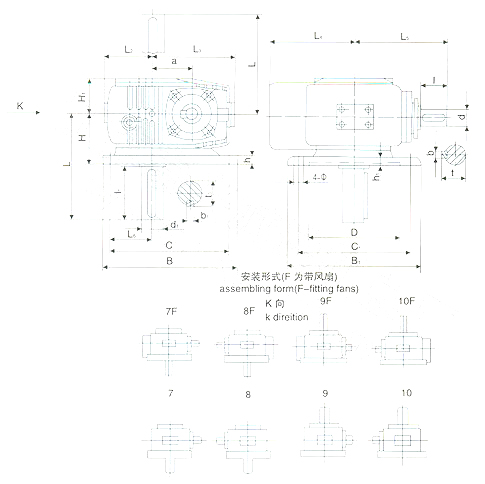

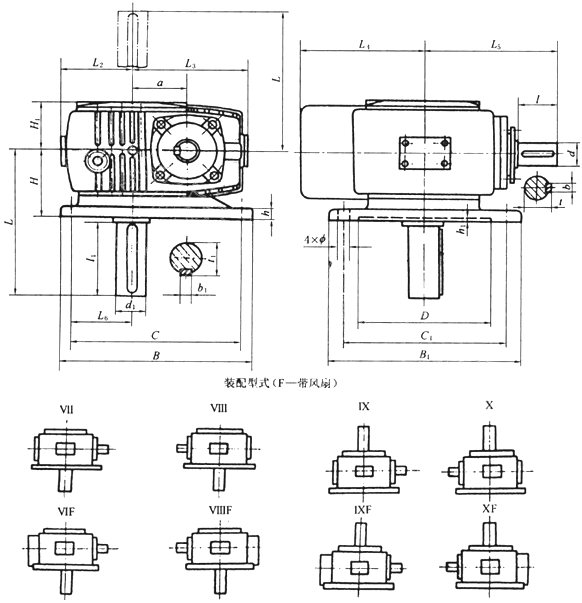

TPG80、TPG100、通用型減速機形式及外形尺寸（Ⅶ—Ⅹ）

TPG通用型減速器形式及外形尺寸 （mm） 型號 a （φ）D h1 B B1 C C1 H H1 L L2 L3 L4 L5 l l1 d d1 b b1 t t 1 L6 h Ф 質量 TPG80 80 140 5 270 260 240 230 110 86 210 100 180 180 201 58 110 35 45 10 14 38 48.5 75 18 19 53 TPG100 100 170 5 300 300 260 260 125 102 235 125 203 210 254 82 110 40 55 12 16 43 59 90 20 19 85

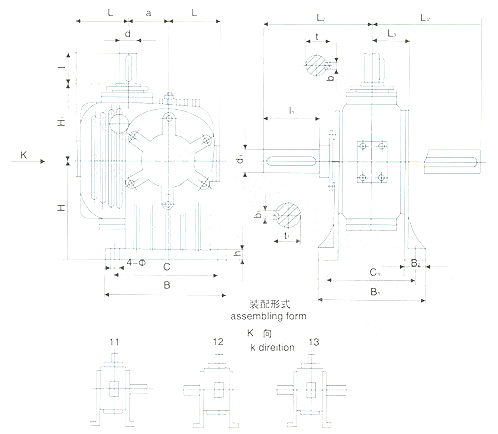

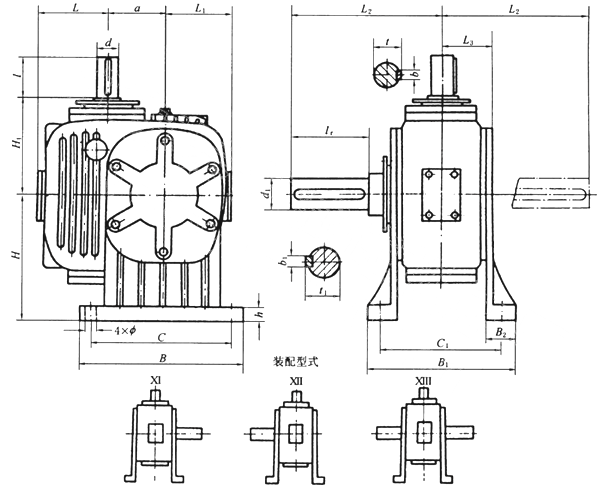

TPG80、TPG100、通用型減速機形式及外形尺寸（Ⅺ—XIII）

TPG通用型減速器形式及外形尺寸 （mm） 型號 a B B1 C C1 H1 H B2 L L1 L2 L3 l l1 d d1 t t 1 b b1 h Ф 質量 TPG80 80 230 242 220 206 143 180 50 100 98 210 86 58 110 35 45 38 48.5 10 14 18 19 53 TPG100 100 270 284 220 240 172 210 58 106 123 235 100 82 110 40 55 43 59 12 16 20 19 85

減速器的額定輸入功率P1 中心距a（mm） 傳動比i 輸入軸轉速n1（r/min） 500 600 750 1000 1500 額定輸入功率P1（kW） 80 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49 2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55 3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67 3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78 4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99 100 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96 5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08 6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25 7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50 8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88 125 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82 10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03 11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34 13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78 17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
