產品編號：102815311414

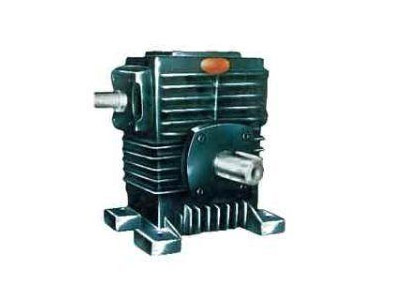

產品名稱：WS圓柱蝸桿減速機
產品類別：蝸輪蝸桿減速機系列
產品型號：WS

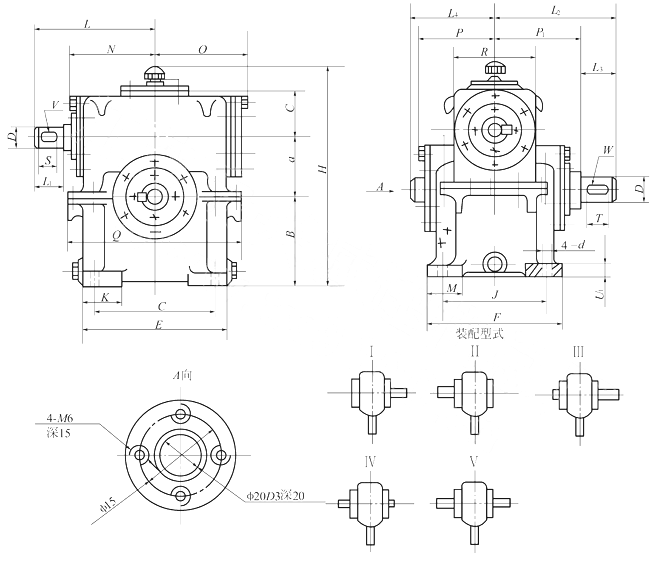

WS80、WS100、WS120、型圓柱蝸桿減速機（80～120）安裝尺寸

WS減速器80～120安裝尺及裝配型式

型號 a B C D D1 E F G H J K L L1 L2 L3 L4 WS80 80 120 65 20 35 190 200 150 295 160 60 190 50 158 58 90 WS100 100 140 70 25 40 240 210 180 340 170 70 225 60 182 82 100 WS120 120 160 75 30 45 270 220 200 385 180 80 275 80 197 82 110 型號 M O P P1 S T U V(b×h) W（b×h） d 轉動慣量（kg·m2） 質量 WS80 60 120 83.5 100 40 50 20 6×6 10×8 18 0.265×10-3 36.7～39 WS100 70 145 90 100 40 60 20 8×7 12×8 18 0.84×10-3 53～65 WS120 80 165 102 115 50 60 20 8×7 14×9 18 1.79×10-3 73.4～79

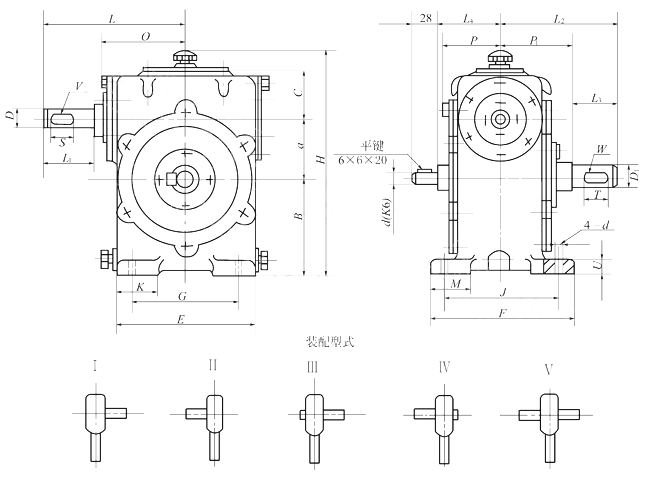

WS150、WS180、WS210、WS250、WS300、WS360型圓柱蝸桿減速機（150～360）安裝尺寸

WS150-WS360型圓柱蝸桿減速器（150～360）安裝尺寸

WS減速器150～360安裝尺及裝配型式 型號 a B C D D1 E F G H J K L L1 L2 L3 L4 M N WS150 150 210 105 35 65 370 340 310 513 280 100 303 58 315 105 190 90 245 WS180 180 250 125 40 70 430 360 360 603 300 120 362 82 345 105 215 90 250 WS210 210 280 135 45 80 490 400 400 673 320 140 412 82 385 130 225 100 282 WS250 250 330 145 50 90 570 430 440 773 360 160 442 82 395 130 240 120 325 WS300 300 390 165 70 120 670 500 520 903 420 200 535 105 465 165 270 150 385 WS360 360 460 200 80 150 840 610 650 1068 440 240 640 130 575 200 340 180 470 型號 O P P1 Q R S T U V W d 轉動慣量（kg·m2） 質量(Kg ) WS150 230 180 210 455 200 50 100 30 10×8 18×11 22 3.11×10-3 146～163 WS180 270 205 240 515 230 60 100 30 12×8 20×12 22 7.63×10-3 263～295.5 WS210 300 215 255 585 250 70 110 30 14×9 22×14 22 23.50×10-3 318～364 WS250 340 225 265 665 270 80 125 40 14×9 25×14 26 79.00×10-3 484～547 WS300 403 255 300 765 310 90 140 50 20×12 32×18 32 143.00×10-3 761～894 WS360 490 325 375 965 360 110 180 50 22×14 36×20 39 223.13×10-3 1290～1450

WS型圓柱減速機傳動比及輸出轉矩表

WS減速器傳動比及輸出轉矩表 型號 轉矩 速比 9.67 11.67 13.67 15.67 17.67 19.5 21.5 23.5 25.5 27.5 30 33 37 41 47 53 60 WS 80 55.9 55 53 41.2 48.1 54.9 52 41.2 49.1 45.2 56 56 49.1 53 41.2 48.1 — 100 111 105 106 98.1 93.1 101 89.2 98.1 77.5 91.1 107 107 103 99 98.1 93.2 69.6 120 188.3 186.4 172.5 163.8 139 169.8 168.8 165 158 158 188.3 166 183.5 172.5 164.8 139.2 130.7 150 344 332 335.5 328.5 272 341 301 328.5 295 296 336.5 360 347 335.5 328.5 271 237.5 180 596.4 680 586 561 475 524 527 561 537 — 640 565 535 584.9 555 471 506 210 1009.4 864.4 920 877 744.8 820 899 878 840.9 877 1006.5 887 950.6 921 877 744.8 279 250 1728 1700 1352 1254 1328 1577 1313 1254 1470 1136 1725 15.078 1695 1352 1254 1332 1426 300 2832 2656 2685 2567 2018 2734 2273 2568 2460 2371 2783 2724 2773 2695 2568 2018 1881 360 4704 4606 4282 4429 3498 4723 4184 4429 4253 — 4665 4576 4495 4282 4429 3488 3920
