產品介紹產品圖紙

產品編號：3211275514

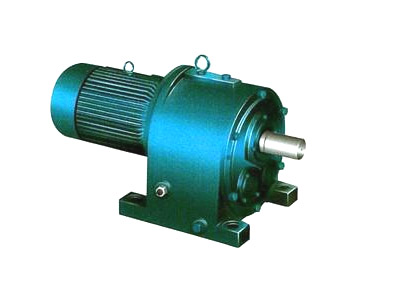

產品名稱：TY同軸硬齒面減速機
產品類別：圓柱齒輪減速器（硬齒面減速機）系列
產品型號：TY系列

此系列括:TY50,TY63,TY80,TY100,TY112,TY125,TY140,TY160,TY180,TY200,TY224,TY250

一、概述
TY系列同軸式硬齒面齒輪減速器是理想的動力傳送裝置，它廣泛適用于冶金、礦山、能源、建材、運輸、化工、紡織等行業。減速器的齒輪圓周速度不大于20m／s允許正、反轉；適用于水平臥式安裝，前后傾斜角不大于20度；直聯電機為Y系列三相異步四級電動機，電機的安裝型式為B5或B35：工作環境溫度為0℃—40℃

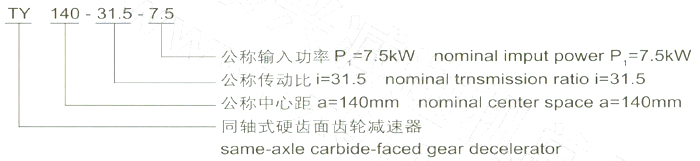

二、減速器的型號與標記

減速器的標記代號中包括減速器型號、公稱中心距、公稱傳動比和公稱輸入功率。

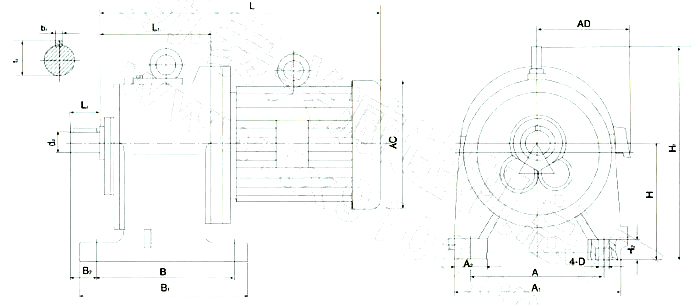

三、減速器的外形尺寸

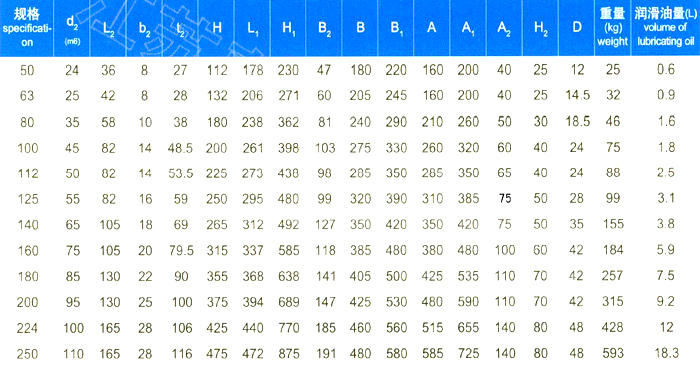

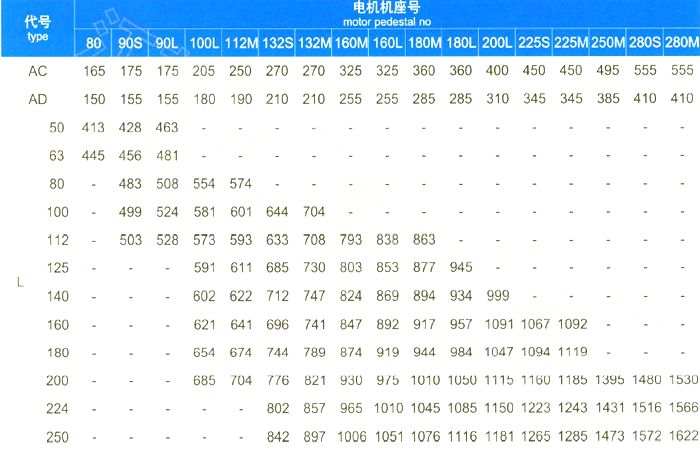

四、減速器的外形尺寸及安裝尺寸

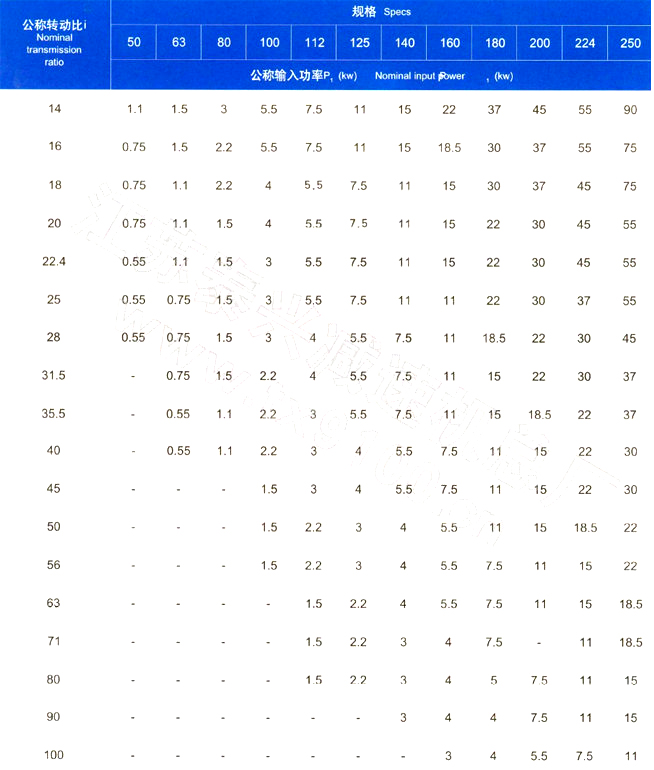

五、減速器的公稱傳動比和公稱輸入功率P1（N1=1500r/min）
