產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

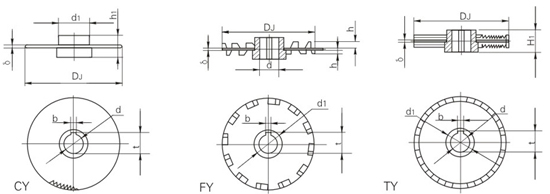

齒形圓盤渦輪式攪拌器
平齒形圓盤渦輪式CY、翻齒形圓盤渦輪式FY、貼齒形圓盤渦輪式TY
圓盤外緣呈鋸齒形，高速旋轉下剪切性能很高。循環能力相對弱，分散、粉碎、剝離作用強烈，兩相物性差民大的分散混合很適用，如涂料的節散過程。平齒形為一層水平的鋸齒，翻齒形和貼齒形為上下兩向立式鋸齒，前者為齒和圓盤一體沖成上下翻出，齒粗疏，后者為兩過鋸齒條焊于圓盤外緣，齒細密。常用介質粘度μ＜50000cp，常用運轉速度n＝100－1000rpm，v=5－20m/s，常用尺寸DJ/D＝0.2－0.5。
齒形圓盤渦輪式攪拌器主要尺寸
DJ
d
d1
h1
h
鍵槽
δ(不銹鋼/碳鋼）
重量不銹鋼/碳鋼
b
t
100
14
-
-
10
-
-
2/3
0.124/0.185
125
16
-
-
13
-
-
2/3
0.194/0.289
160
18
-
-
16
-
-
2/3
0.318/0.473
180
20
-
-
18
-
-
2/3
0.402/0.599
200
25
-
-
20
-
-
2/3
0.496/0.74
220
25
-
-
22
-
-
2/3
0.601/0.895
250
30
-
-
25
-
-
2/3
0.776/1.156
280
30
60
60
28
8
33.3
3/4
2.459/2.933
320
35
70
70
32
8
38.3
3/4
3.496/4.115
360
40
75
75
36
12
43.3
3/4
4.272/5.056
400
45
80
80
40
14
48.8
3/4
5.148/6.114
450
50
85
85
45
14
53.8
3/4
6.249/7.474
500
55
90
90
50
16
59.4
3/4
7.473/8.985
560
60
100
100
56
18
64.4
4/6
11.733/15.351
630
65
105
105
63
18
69.4
4/6
14.46/19.292
710
70
110
110
70
20
74.9
4/6
17.391/23.528
800
75
120
120
80
20
79.9
4/6
22.374/30.165
900
80
130
130
80
22
85.4
5/6
33.548/38.784
1000
90
150
150
100
25
95.4
5/6
44.343/44.353
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
齒形圓盤渦輪式攪拌器
平齒形圓盤渦輪式CY、翻齒形圓盤渦輪式FY、貼齒形圓盤渦輪式TY
圓盤外緣呈鋸齒形，高速旋轉下剪切性能很高。循環能力相對弱，分散、粉碎、剝離作用強烈，兩相物性差民大的分散混合很適用，如涂料的節散過程。平齒形為一層水平的鋸齒，翻齒形和貼齒形為上下兩向立式鋸齒，前者為齒和圓盤一體沖成上下翻出，齒粗疏，后者為兩過鋸齒條焊于圓盤外緣，齒細密。常用介質粘度μ＜50000cp，常用運轉速度n＝100－1000rpm，v=5－20m/s，常用尺寸DJ/D＝0.2－0.5。
齒形圓盤渦輪式攪拌器主要尺寸
DJ
d
d1
h1
h
鍵槽
δ(不銹鋼/碳鋼）
重量不銹鋼/碳鋼
b
t
100
14
-
-
10
-
-
2/3
0.124/0.185
125
16
-
-
13
-
-
2/3
0.194/0.289
160
18
-
-
16
-
-
2/3
0.318/0.473
180
20
-
-
18
-
-
2/3
0.402/0.599
200
25
-
-
20
-
-
2/3
0.496/0.74
220
25
-
-
22
-
-
2/3
0.601/0.895
250
30
-
-
25
-
-
2/3
0.776/1.156
280
30
60
60
28
8
33.3
3/4
2.459/2.933
320
35
70
70
32
8
38.3
3/4
3.496/4.115
360
40
75
75
36
12
43.3
3/4
4.272/5.056
400
45
80
80
40
14
48.8
3/4
5.148/6.114
450
50
85
85
45
14
53.8
3/4
6.249/7.474
500
55
90
90
50
16
59.4
3/4
7.473/8.985
560
60
100
100
56
18
64.4
4/6
11.733/15.351
630
65
105
105
63
18
69.4
4/6
14.46/19.292
710
70
110
110
70
20
74.9
4/6
17.391/23.528
800
75
120
120
80
20
79.9
4/6
22.374/30.165
900
80
130
130
80
22
85.4
5/6
33.548/38.784
1000
90
150
150
100
25
95.4
5/6
44.343/44.353
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
齒形圓盤渦輪式攪拌器
平齒形圓盤渦輪式CY、翻齒形圓盤渦輪式FY、貼齒形圓盤渦輪式TY
圓盤外緣呈鋸齒形，高速旋轉下剪切性能很高。循環能力相對弱，分散、粉碎、剝離作用強烈，兩相物性差民大的分散混合很適用，如涂料的節散過程。平齒形為一層水平的鋸齒，翻齒形和貼齒形為上下兩向立式鋸齒，前者為齒和圓盤一體沖成上下翻出，齒粗疏，后者為兩過鋸齒條焊于圓盤外緣，齒細密。常用介質粘度μ＜50000cp，常用運轉速度n＝100－1000rpm，v=5－20m/s，常用尺寸DJ/D＝0.2－0.5。
齒形圓盤渦輪式攪拌器主要尺寸
| DJ | d | d1 | h1 | h | 鍵槽 | δ(不銹鋼/碳鋼） | 重量不銹鋼/碳鋼 | |
| b | t | |||||||
| 100 | 14 | - | - | 10 | - | - | 2/3 | 0.124/0.185 |
| 125 | 16 | - | - | 13 | - | - | 2/3 | 0.194/0.289 |
| 160 | 18 | - | - | 16 | - | - | 2/3 | 0.318/0.473 |
| 180 | 20 | - | - | 18 | - | - | 2/3 | 0.402/0.599 |
| 200 | 25 | - | - | 20 | - | - | 2/3 | 0.496/0.74 |
| 220 | 25 | - | - | 22 | - | - | 2/3 | 0.601/0.895 |
| 250 | 30 | - | - | 25 | - | - | 2/3 | 0.776/1.156 |
| 280 | 30 | 60 | 60 | 28 | 8 | 33.3 | 3/4 | 2.459/2.933 |
| 320 | 35 | 70 | 70 | 32 | 8 | 38.3 | 3/4 | 3.496/4.115 |
| 360 | 40 | 75 | 75 | 36 | 12 | 43.3 | 3/4 | 4.272/5.056 |
| 400 | 45 | 80 | 80 | 40 | 14 | 48.8 | 3/4 | 5.148/6.114 |
| 450 | 50 | 85 | 85 | 45 | 14 | 53.8 | 3/4 | 6.249/7.474 |
| 500 | 55 | 90 | 90 | 50 | 16 | 59.4 | 3/4 | 7.473/8.985 |
| 560 | 60 | 100 | 100 | 56 | 18 | 64.4 | 4/6 | 11.733/15.351 |
| 630 | 65 | 105 | 105 | 63 | 18 | 69.4 | 4/6 | 14.46/19.292 |
| 710 | 70 | 110 | 110 | 70 | 20 | 74.9 | 4/6 | 17.391/23.528 |
| 800 | 75 | 120 | 120 | 80 | 20 | 79.9 | 4/6 | 22.374/30.165 |
| 900 | 80 | 130 | 130 | 80 | 22 | 85.4 | 5/6 |
33.548/38.784 |
| 1000 | 90 | 150 | 150 | 100 | 25 | 95.4 | 5/6 | 44.343/44.353 |
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
-
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
齒形圓盤渦輪式攪拌器
平齒形圓盤渦輪式CY、翻齒形圓盤渦輪式FY、貼齒形圓盤渦輪式TY
圓盤外緣呈鋸齒形，高速旋轉下剪切性能很高。循環能力相對弱，分散、粉碎、剝離作用強烈，兩相物性差民大的分散混合很適用，如涂料的節散過程。平齒形為一層水平的鋸齒，翻齒形和貼齒形為上下兩向立式鋸齒，前者為齒和圓盤一體沖成上下翻出，齒粗疏，后者為兩過鋸齒條焊于圓盤外緣，齒細密。常用介質粘度μ＜50000cp，常用運轉速度n＝100－1000rpm，v=5－20m/s，常用尺寸DJ/D＝0.2－0.5。
齒形圓盤渦輪式攪拌器主要尺寸
| DJ | d | d1 | h1 | h | 鍵槽 | δ(不銹鋼/碳鋼） | 重量不銹鋼/碳鋼 | |
| b | t | |||||||
| 100 | 14 | - | - | 10 | - | - | 2/3 | 0.124/0.185 |
| 125 | 16 | - | - | 13 | - | - | 2/3 | 0.194/0.289 |
| 160 | 18 | - | - | 16 | - | - | 2/3 | 0.318/0.473 |
| 180 | 20 | - | - | 18 | - | - | 2/3 | 0.402/0.599 |
| 200 | 25 | - | - | 20 | - | - | 2/3 | 0.496/0.74 |
| 220 | 25 | - | - | 22 | - | - | 2/3 | 0.601/0.895 |
| 250 | 30 | - | - | 25 | - | - | 2/3 | 0.776/1.156 |
| 280 | 30 | 60 | 60 | 28 | 8 | 33.3 | 3/4 | 2.459/2.933 |
| 320 | 35 | 70 | 70 | 32 | 8 | 38.3 | 3/4 | 3.496/4.115 |
| 360 | 40 | 75 | 75 | 36 | 12 | 43.3 | 3/4 | 4.272/5.056 |
| 400 | 45 | 80 | 80 | 40 | 14 | 48.8 | 3/4 | 5.148/6.114 |
| 450 | 50 | 85 | 85 | 45 | 14 | 53.8 | 3/4 | 6.249/7.474 |
| 500 | 55 | 90 | 90 | 50 | 16 | 59.4 | 3/4 | 7.473/8.985 |
| 560 | 60 | 100 | 100 | 56 | 18 | 64.4 | 4/6 | 11.733/15.351 |
| 630 | 65 | 105 | 105 | 63 | 18 | 69.4 | 4/6 | 14.46/19.292 |
| 710 | 70 | 110 | 110 | 70 | 20 | 74.9 | 4/6 | 17.391/23.528 |
| 800 | 75 | 120 | 120 | 80 | 20 | 79.9 | 4/6 | 22.374/30.165 |
| 900 | 80 | 130 | 130 | 80 | 22 | 85.4 | 5/6 |
33.548/38.784 |
| 1000 | 90 | 150 | 150 | 100 | 25 | 95.4 | 5/6 | 44.343/44.353 |
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
