產品介紹產品圖紙

   本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

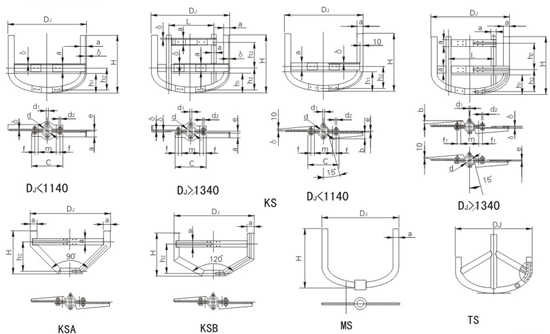

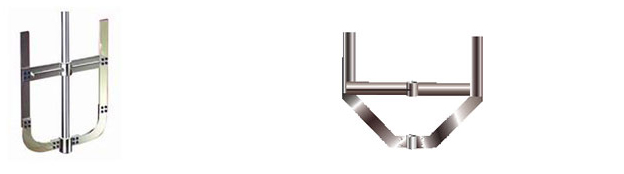

框、錨式攪拌器
橢圓底框式－KS、直角錐底框式－KSA、鈍角錐底框式－KSB、錨式－MS、搪玻璃專用錨式－TS


  此類攪拌器為慢速型攪拌器，適用于中高粘度液體的混和、傳熱或反應等過程。常在層流裝操作，產生水平環向流，如為折葉或角鋼型葉，可增加槳葉附近的渦流?？筛鶕?jù)需要在槳上增加立葉和橫梁，以增大攪拌范圍。適用介質粘范圍μ＜105cP，轉速n＝1－100rpm。

框式、錨式攪拌器主要尺寸

碳鋼、不銹鋼											碳鋼				不銹鋼						重量
D1	d	H	d1	h1	h2	L	e	m	f	N/n≤	a	δ	c	d	a	δ	b	c	f1	d2	碳鋼、不銹鋼
470 470	30 40	370 370	M8 M12	117 117	165 165	- -	3 3	90 100	25 35	0.012 0.020	36 36	3 4	170 210	M8 M12	36 36	3 4	36 36	130 140	- -	M8 M12	3.5/3.5 4.5/4.5
570 570	30 40	450 450	M8 M12	142 142	200 200	- -	3 3	90 100	25 35	0.012 0.038	40 40	3 4	170 210	M8 M12	40 40	3 4	40 40	130 140	- -	M8 M12	5/5 7.5/7.5
660 660	40 50	520 520	M12 M16	165 165	240 240	- -	3 5	100 120	35 35	0.038 0.069	50 50	3 4	210 240	M12 M16	50 50	3 4	50 50	140 170	- -	M12 M16	7/7 10/10
760 760	40 50	600 600	M12 M16	190 190	275 275	- -	3 5	100 120	35 35	0.047 0.088	50 50	4 5	210 240	M12 M16	50 50	4 5	50 50	140 170	- -	M12 M16	10/12 13/14
850 850	50 65	680 680	M16 M16	212 212	310 310	- -	5 7	120 140	35 40	0.088 0.160	63 63	4 5	240 270	M16 M16	63 63	4 5	63 63	170 190	- -	M16 M16	14/14 18/18
950 950	50 65	760 760	M16 M16	237 237	350 350	- -	5 7	120 140	35 40	0.088 0.160	63 63	4 5	240 270	M16 M16	63 63	4 5	63 63	170 190	- -	M12 M16	16/16 18/20
1140 1140	50 65	910 910	M16 M16	285 285	420 420	- -	5 7	120 140	35 40	0.088 0.160	70 70	4 5	240 270	M16 M16	70 70	4 5	70 70	170 190	- -	M12 M16	26/26 32/32
1340 1340 1340	50 65 80	1070 1070 1070	M16 M16 M18	335 335 335	460 450 450	670 670 670	5 7 7	120 140 170	50 50 50	0.088 0.250 0.470	80 80 80	5 5 6	270 290 330	M16 M16 M18	90 90 90	8 8 10	25 35 35	190 280 310	60 60 60	M12 M12 M12	50/52 50/55 62/69
1530 1530 1530	50 65 80	1220 1220 1220	M16 M16 M18	382 382 382	510 510 510	770 770 770	5 7 7	120 140 170	50 50 50	0.088 0.250 0.470	90 90 90	6 6 6	270 290 330	M16 M16 M16	100 100 100	8 10 10	25 35 45	270 290 320	60 60 60	M12 M12 M12	71/71 73/85 77/89
1730 1730 1730	65 80 95	1380 1380 1380	M16 M18 M22	432 432 432	580 580 580	870 870 870	7 7 7	140 170 200	70 70 70	0.250 0.470 0.815	100 100 100	6 6 7	330 370 400	M16 M18 M22	120 120 120	10 12 12	35 45 50	330 360 390	80 80 80	M16 M16 M16	88/105 95/105 113/135
1920 1920 1920	65 80 95	1530 1530 1530	M16 M18 M22	480 480 480	640 640 640	960 960 960	7 7 7	140 170 200	70 70 70	0.250 0.470 0.800	110 110 110	7 7 7	330 370 400	M16 M18 M22	130 130 130	10 12 12	35 45 50	330 360 390	80 80 80	M16 M16 M16	125/150 132/182 138/195
2120 2120 2120	80 95 110	1690 1690 1690	M18 M22 M22	530 530 530	710 710 710	1060 1060 1060	7 7 9	170 200 230	70 70 70	0.470 0.800 1.060	125 125 125	8 8 8	370 400 440	M18 M22 M22	150 150 150	12 12 14	45 50 60	360 390 420	100 100 100	M16 M16 M16	184/220 191/228 194/266
2320 2320 2320	80 95 110	1850 1850 1850	M18 M22 M22	580 580 580	780 780 780	1160 1160 1160	7 7 9	170 200 230	70 70 70	0.470 0.815 1.041	140 140 140	10 10 10	370 400 440	M18 M22 M22	160 160 1690	10 12 14	45 50 60	360 390 420	110 110 110	M16 M16 M16	270/324 277/385 281/435
2520 2520 2520	82 95 110	2010 2010 2010	M18 M22 M22	630 630 630	840 840 840	1260 1260 1260	7 7 9	170 200 230	70 70 70	0.470 0.850 1.100	160 160 160	10 10 10	370 400 440	M18 M22 M22	180 180 180	10 12 14	45 50 60	360 390 420	130 130 130	M16 M16 M16	336/403 341/484 350/564

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
