產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
布爾馬金式攪拌器
布爾馬金式－BM
一種六葉開啟渦輪式的變型攪拌器。徑向流型，槳葉前端加寬并有后彎角，既提高了排出性能，又降低了剪切強度，動力消耗少，排出性能優于直葉或彎葉開啟渦輪。在有朱板時，可形成上下循環流，對混合、分散、固體懸浮、溶解等過程都較適用，介質粘度μ＜5×104cP，運轉速度n＝100－300rpm

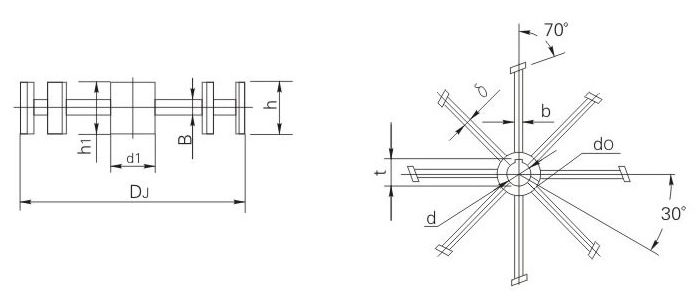

布爾馬金式攪拌器主要尺寸
DJ
d
d1
h1
B
h
d0
鍵槽
δ
重量
b
t
200
25
50
50
30
60
M6
8
28.3
4
2.615
220
30
60
60
33
66
M6
8
33.3
4
3.421
250
35
70
70
38
75
M8
10
38.3
6
6.253
280
40
75
75
42
84
M8
12
43.3
6
7.763
320
45
80
80
48
96
M8
14
48.8
8
12.59
360
50
85
85
54
108
M8
14
53.8
8
15.80
400
55
90
90
60
120
M10
16
59.4
10
23.54
450
60
100
100
68
135
M10
18
64.4
10
30.23
500
65
105
105
75
150
M12
18
69.4
10
37.35
560
70
110
110
84
168
M12
20
74.9
12
54.64
630
75
120
120
95
190
M12
20
79.9
12
69.73
710
80
130
130
106
212
M12
22
85.4
12
89.16
800
85
140
140
120
240
M12
22
90.4
14
131.1
900
90
150
150
135
270
M12
25
95.4
14
166.6
1000
100
160
160
150
300
M12
28
106.4
14
205.5
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
布爾馬金式攪拌器
布爾馬金式－BM
一種六葉開啟渦輪式的變型攪拌器。徑向流型，槳葉前端加寬并有后彎角，既提高了排出性能，又降低了剪切強度，動力消耗少，排出性能優于直葉或彎葉開啟渦輪。在有朱板時，可形成上下循環流，對混合、分散、固體懸浮、溶解等過程都較適用，介質粘度μ＜5×104cP，運轉速度n＝100－300rpm
布爾馬金式攪拌器主要尺寸
DJ
d
d1
h1
B
h
d0
鍵槽
δ
重量
b
t
200
25
50
50
30
60
M6
8
28.3
4
2.615
220
30
60
60
33
66
M6
8
33.3
4
3.421
250
35
70
70
38
75
M8
10
38.3
6
6.253
280
40
75
75
42
84
M8
12
43.3
6
7.763
320
45
80
80
48
96
M8
14
48.8
8
12.59
360
50
85
85
54
108
M8
14
53.8
8
15.80
400
55
90
90
60
120
M10
16
59.4
10
23.54
450
60
100
100
68
135
M10
18
64.4
10
30.23
500
65
105
105
75
150
M12
18
69.4
10
37.35
560
70
110
110
84
168
M12
20
74.9
12
54.64
630
75
120
120
95
190
M12
20
79.9
12
69.73
710
80
130
130
106
212
M12
22
85.4
12
89.16
800
85
140
140
120
240
M12
22
90.4
14
131.1
900
90
150
150
135
270
M12
25
95.4
14
166.6
1000
100
160
160
150
300
M12
28
106.4
14
205.5
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
布爾馬金式攪拌器
布爾馬金式－BM
一種六葉開啟渦輪式的變型攪拌器。徑向流型，槳葉前端加寬并有后彎角，既提高了排出性能，又降低了剪切強度，動力消耗少，排出性能優于直葉或彎葉開啟渦輪。在有朱板時，可形成上下循環流，對混合、分散、固體懸浮、溶解等過程都較適用，介質粘度μ＜5×104cP，運轉速度n＝100－300rpm
布爾馬金式攪拌器主要尺寸
| DJ | d | d1 | h1 | B | h | d0 | 鍵槽 | δ | 重量 | |
| b | t | |||||||||
| 200 | 25 | 50 | 50 | 30 | 60 | M6 | 8 | 28.3 | 4 | 2.615 |
| 220 | 30 | 60 | 60 | 33 | 66 | M6 | 8 | 33.3 | 4 | 3.421 |
| 250 | 35 | 70 | 70 | 38 | 75 | M8 | 10 | 38.3 | 6 | 6.253 |
| 280 | 40 | 75 | 75 | 42 | 84 | M8 | 12 | 43.3 | 6 | 7.763 |
| 320 | 45 | 80 | 80 | 48 | 96 | M8 | 14 | 48.8 | 8 | 12.59 |
| 360 | 50 | 85 | 85 | 54 | 108 | M8 | 14 | 53.8 | 8 | 15.80 |
| 400 | 55 | 90 | 90 | 60 | 120 | M10 | 16 | 59.4 | 10 | 23.54 |
| 450 | 60 | 100 | 100 | 68 | 135 | M10 | 18 | 64.4 | 10 | 30.23 |
| 500 | 65 | 105 | 105 | 75 | 150 | M12 | 18 | 69.4 | 10 | 37.35 |
| 560 | 70 | 110 | 110 | 84 | 168 | M12 | 20 | 74.9 | 12 | 54.64 |
| 630 | 75 | 120 | 120 | 95 | 190 | M12 | 20 | 79.9 | 12 | 69.73 |
| 710 | 80 | 130 | 130 | 106 | 212 | M12 | 22 | 85.4 | 12 | 89.16 |
| 800 | 85 | 140 | 140 | 120 | 240 | M12 | 22 | 90.4 | 14 | 131.1 |
| 900 | 90 | 150 | 150 | 135 | 270 | M12 | 25 | 95.4 | 14 | 166.6 |
| 1000 | 100 | 160 | 160 | 150 | 300 | M12 | 28 | 106.4 | 14 | 205.5 |
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
-
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
布爾馬金式攪拌器
布爾馬金式－BM
一種六葉開啟渦輪式的變型攪拌器。徑向流型，槳葉前端加寬并有后彎角，既提高了排出性能，又降低了剪切強度，動力消耗少，排出性能優于直葉或彎葉開啟渦輪。在有朱板時，可形成上下循環流，對混合、分散、固體懸浮、溶解等過程都較適用，介質粘度μ＜5×104cP，運轉速度n＝100－300rpm
布爾馬金式攪拌器主要尺寸
| DJ | d | d1 | h1 | B | h | d0 | 鍵槽 | δ | 重量 | |
| b | t | |||||||||
| 200 | 25 | 50 | 50 | 30 | 60 | M6 | 8 | 28.3 | 4 | 2.615 |
| 220 | 30 | 60 | 60 | 33 | 66 | M6 | 8 | 33.3 | 4 | 3.421 |
| 250 | 35 | 70 | 70 | 38 | 75 | M8 | 10 | 38.3 | 6 | 6.253 |
| 280 | 40 | 75 | 75 | 42 | 84 | M8 | 12 | 43.3 | 6 | 7.763 |
| 320 | 45 | 80 | 80 | 48 | 96 | M8 | 14 | 48.8 | 8 | 12.59 |
| 360 | 50 | 85 | 85 | 54 | 108 | M8 | 14 | 53.8 | 8 | 15.80 |
| 400 | 55 | 90 | 90 | 60 | 120 | M10 | 16 | 59.4 | 10 | 23.54 |
| 450 | 60 | 100 | 100 | 68 | 135 | M10 | 18 | 64.4 | 10 | 30.23 |
| 500 | 65 | 105 | 105 | 75 | 150 | M12 | 18 | 69.4 | 10 | 37.35 |
| 560 | 70 | 110 | 110 | 84 | 168 | M12 | 20 | 74.9 | 12 | 54.64 |
| 630 | 75 | 120 | 120 | 95 | 190 | M12 | 20 | 79.9 | 12 | 69.73 |
| 710 | 80 | 130 | 130 | 106 | 212 | M12 | 22 | 85.4 | 12 | 89.16 |
| 800 | 85 | 140 | 140 | 120 | 240 | M12 | 22 | 90.4 | 14 | 131.1 |
| 900 | 90 | 150 | 150 | 135 | 270 | M12 | 25 | 95.4 | 14 | 166.6 |
| 1000 | 100 | 160 | 160 | 150 | 300 | M12 | 28 | 106.4 | 14 | 205.5 |
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
