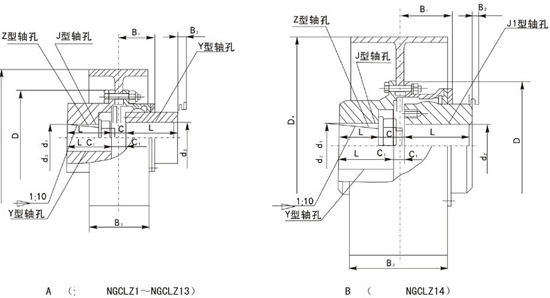

NGCLZ型鼓形齒式聯軸器基本參數和主要尺寸 型號 公稱扭矩 Tn (N·m) 許用轉速 [n] (r/min) 軸孔直徑 軸孔長度 D C C1 H B1 B2 B3 D4 轉動慣量 (kg·m2) 重量 kg d1 d2 dz Y J J1 Z L NGCLZ1 355 4000 20 22 24 20 22 24 52 38 103 33 8 2 42 38 68 160 0.071 7.3 25 28 25 28 62 44 0.072 7.4 30 32 35 30 32 35 82 60 0.076 8.4 NGCLZ2 630 4000 25 28 25 28 62 44 115 39 8 2 48 42 68 160 0.081 9.2 30 32 35 38 30 32 35 38 82 60 0.084 10.3 40 42 45 40 42 112 84 0.088 10.5 NGCLZ3 1000 3800 28 　 62 44 127 39 8 2 49 42 85 200 0.181 15.1 30 32 35 38 30 32 35 38 82 60 0.184 16.3 40 42 45 48 50 55 40 42 112 84 0.193 18.8 NGCLZ4 1600 3800 38 　 82 60 149 46 8 2 53 42 85 200 0.225 19.8 40 42 45 48 50 55 56 40 42 45 48 50 55 112 84 0.242 23.3 60 63 65 　 142 107 0.296 26.8 NGCLZ5 2800 3000 40 42 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.596 33.3 60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.627 39.0 NGCLZ6 4500 3000 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.72 40.0 60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.776 46.4 80 85 90 　 172 132 0.837 53.2 NGCLZ7 6300 2400 50 55 56 　 112 84 204 52 9 2.5 63 42 132 315 1.178 51.8 60 63 65 70 71 75 60 63 65 70 71 75 142 107 1.254 59.8 80 85 90 95 80 172 132 1.384 68.2 100 　 212 167 1.479 79.6 NGCLZ8 9000 1900 55 56 　 112 84 230 57 12 3 77 47 168 400 3.734 84.0 60 63 65 70 71 75 70 71 75 142 107 3.86 84.0 80 85 90 95 80 85 90 95 172 132 3.996 104 100 110 　 212 167 4.187 117 NGCLZ9 14000 1500 60 63 65 70 71 75 75 142 107 256 64 12 3 80 47 210 500 9.43 133 80 85 90 95 80 85 90 85 172 132 9.663 146 100 110 120 125 100 110 212 167 9.997 164 130 　 252 202 10.3 182 NGCLZ10 20000 1300 65 70 71 75 　 142 107 287 66 15 3.5 90 47 265 630 29.32 184 80 85 90 95 80 85 90 95 172 132 29.69 200 100 110 120 125 100 110 120 212 167 20.21 222 130 140 150 　 252 202 30.74 246 NGCLZ11 31500 1050 70 71 75 　 142 107 325 74 16 3.5 94 47 298 710 44.0 240 80 85 90 95 90 95 172 132 45.0 260 100 110 120 125 100 110 120 125 212 167 45.5 299 130 140 150 130 140 252 202 46.0 326 160 170 　 302 242 47.0 361 NGCLZ12 45000 1050 75 　 142 107 362 84 16 4 104 49 298 710 48.0 290 80 85 90 95 　 172 132 49.0 317 100 110 120 125 100 110 120 125 212 167 50.0 355 130 140 150 130 140 150 252 202 51.0 382 160 170 180 160 170 302 242 52.0 443 190 200 　 352 282 53.0 470 NGCLZ13 63000 950 150 150 252 202 412 86 17 4.5 113 49 335 800 93.0 488 160 170 180 160 170 302 242 85.0 542 190 200 220 　 352 282 92.0 598 NGCLZ14 100000 950 170 180 170 180 302 242 462 98 18 5.5 157 63 335 800 95.0 638 190 500 550 190 200 220 352 282 98.0 698 240 250 　 410 330 102 780 注：1、聯軸器軸孔組合有Z/Y、J/Y、Z/J1、Y/Y、J/J1、Y/J1 2、B2為更換密封圈所需尺寸
