產品介紹產品圖紙
產品編號：7131703214
產品名稱：SSX系列弧齒錐齒輪行星齒輪減速器
產品類別：SSX弧齒錐齒輪行星減速器
技術參數：
速比型號
16
18
20
24
25
31.5
35.5
40
45
48
60
Ssx75-i
7770
8740
9710
11855
12140
15295
17235
19420
21850
23305
24280
Ssx132-i
13870
15380
17090
20510
21365
26920
30340
34185
38455
41020
42730
Ssx200-i
20715
23305
25890
31075
32370
40790
45970
51795
58270
62155
64745
Ssx250-i
25895
29135
32370
38845
40465
50905
57460
64745
72840
77695
80930
Ssx280-i
20005
32630
36255
43510
45320
57105
64355
72515
81580
87020
90645
Ssx315-i
32630
36710
40790
48945
50985
64240
72400
81580
91775
97895
101975
Ssx335-i
34700
39040
43380
52055
54225
68320
76995
89760
97605
104110
108450
Ssx355-i
36775
41370
45970
55163
57460
72400
81595
91935
103430
110325
114923
Ssx375-i
38847
43703
48560
58271
60699
78430
86192
97118
109258
116542
121398
Ssx400-i
41437
46616
51796
62155
64745
81579
91938
103593
116542
124311
129491

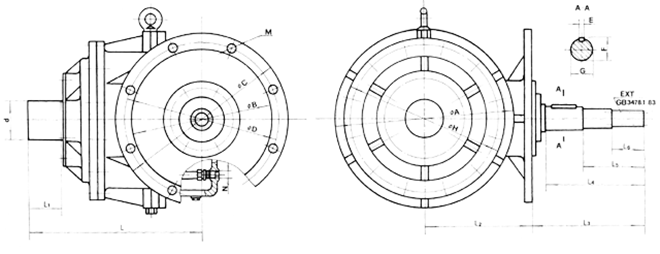

外形及安裝尺寸：
型號
L
Ll
L2
L3
L4
L5
L6
d
￠A
￠B
￠C
￠D
￠H
E
F
G
M
N
重量
E×T
SSX75-24A
661
124
408.43
423.35
372.84
228.84
120
￠145
￠670
￠550
￠640
￠590
￠610
20
745
￠700
8-￠22
M22×1.5
1038
16z×35m×30p×7h
SSX132-24A
662.5
140
408.43
423.35
372.84
228.84
120
￠155
￠670
￠550
￠640
￠590
￠660
20
745
￠700
8-￠22
M22×1.5
1123
16z×35m×30p×7h
SSX200-16A
590
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1500
18z×5m×30p×7h
SSX200-18A
590
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1500
18z×5m×30p×7h
SSX200-20A
600
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1540
18z×5m×30p×7h
SSX200-25A
610
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1575
18z×5m×30p×7h
SSX250-16A
600
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1540
18z×5m×30p×7h
SSX250-18A
600
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1540
18z×5m×30p×7h
SSX250-20A
610
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
16-￠26
M22×1.5
1575
18z×5m×30p×7h
SSX250-25A
620
110
515
218
155
￠180
￠790
￠540
￠700
￠620
￠700
17-￠26
M22×1.5
1675
18z×5m×30p×7h
產品編號：7131703214
產品名稱：SSX系列弧齒錐齒輪行星齒輪減速器
產品類別：SSX弧齒錐齒輪行星減速器
技術參數：
| 速比型號 | 16 | 18 | 20 | 24 | 25 | 31.5 | 35.5 | 40 | 45 | 48 | 60 |
| Ssx75-i | 7770 | 8740 | 9710 | 11855 | 12140 | 15295 | 17235 | 19420 | 21850 | 23305 | 24280 |
| Ssx132-i | 13870 | 15380 | 17090 | 20510 | 21365 | 26920 | 30340 | 34185 | 38455 | 41020 | 42730 |
| Ssx200-i | 20715 | 23305 | 25890 | 31075 | 32370 | 40790 | 45970 | 51795 | 58270 | 62155 | 64745 |
| Ssx250-i | 25895 | 29135 | 32370 | 38845 | 40465 | 50905 | 57460 | 64745 | 72840 | 77695 | 80930 |
| Ssx280-i | 20005 | 32630 | 36255 | 43510 | 45320 | 57105 | 64355 | 72515 | 81580 | 87020 | 90645 |
| Ssx315-i | 32630 | 36710 | 40790 | 48945 | 50985 | 64240 | 72400 | 81580 | 91775 | 97895 | 101975 |
| Ssx335-i | 34700 | 39040 | 43380 | 52055 | 54225 | 68320 | 76995 | 89760 | 97605 | 104110 | 108450 |
| Ssx355-i | 36775 | 41370 | 45970 | 55163 | 57460 | 72400 | 81595 | 91935 | 103430 | 110325 | 114923 |
| Ssx375-i | 38847 | 43703 | 48560 | 58271 | 60699 | 78430 | 86192 | 97118 | 109258 | 116542 | 121398 |
| Ssx400-i | 41437 | 46616 | 51796 | 62155 | 64745 | 81579 | 91938 | 103593 | 116542 | 124311 | 129491 |
外形及安裝尺寸：
| 型號 | L | Ll | L2 | L3 | L4 | L5 | L6 | d | ￠A | ￠B | ￠C | ￠D | ￠H | E | F | G | M | N | 重量 | E×T |
| SSX75-24A | 661 | 124 | 408.43 | 423.35 | 372.84 | 228.84 | 120 | ￠145 | ￠670 | ￠550 | ￠640 | ￠590 | ￠610 | 20 | 745 | ￠700 | 8-￠22 | M22×1.5 | 1038 | 16z×35m×30p×7h |
| SSX132-24A | 662.5 | 140 | 408.43 | 423.35 | 372.84 | 228.84 | 120 | ￠155 | ￠670 | ￠550 | ￠640 | ￠590 | ￠660 | 20 | 745 | ￠700 | 8-￠22 | M22×1.5 | 1123 | 16z×35m×30p×7h |
| SSX200-16A | 590 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1500 | 18z×5m×30p×7h | |||||
| SSX200-18A | 590 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1500 | 18z×5m×30p×7h | |||||
| SSX200-20A | 600 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1540 | 18z×5m×30p×7h | |||||
| SSX200-25A | 610 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1575 | 18z×5m×30p×7h | |||||
| SSX250-16A | 600 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1540 | 18z×5m×30p×7h | |||||
| SSX250-18A | 600 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1540 | 18z×5m×30p×7h | |||||
| SSX250-20A | 610 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 16-￠26 | M22×1.5 | 1575 | 18z×5m×30p×7h | |||||
| SSX250-25A | 620 | 110 | 515 | 218 | 155 | ￠180 | ￠790 | ￠540 | ￠700 | ￠620 | ￠700 | 17-￠26 | M22×1.5 | 1675 | 18z×5m×30p×7h |
