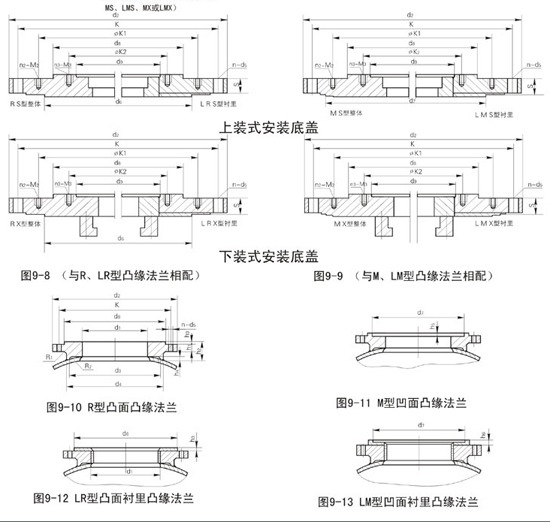

安裝底蓋與凸緣法蘭
本系列安裝底蓋可與XD與型、XS型機架及2000系列機械密封火506、516、616型填料箱相配套，底蓋下面與R型、LR型、M型、LM型凸緣法蘭相配套，用戶根據XD型、XS型機架及凸緣法蘭的規格選擇相應的安裝底蓋，若配用其他型號機架、機械密封、填料箱，只需將一下標記中序號換成外徑d，注上相應機架型號即可。
安裝底蓋標記示例
襯里材料代號（表9-2）
底蓋材料代號（表9-2）
攪拌軸軸徑
機架型號（見表9-3）
序號（1-7號，或d2）
底蓋形式（RS、LRS、RX、LRX、MS、LMS、MX或LMX）
凸緣法蘭標記示例：
襯里材料代號（表9-2）
法蘭材料代號（表9-2）
序號（1-7號，或d2）
法蘭型式（R、LR、M、LM）
安裝底蓋與凸緣法蘭尺寸表
序號
d1
d2
k
d3
d4
h1
h2
h4
n-d5
d6
d7
h3
h5
s
h6
Φk1
n2-M2
d8
機架型號
1
200
340
295
220
245
34
65
2
8-Φ22
266
250
4
4.5
40
10
-
-
245
XD1 XS1
2
245
395
350
280
300
36
65
2
12-Φ22
320
304
4
4.5
40
10
-
-
290
XD2 XS2
3
280
445
400
325
350
36
65
2
12-Φ22
370
354
4
5
50
10
-
-
320
XD3 XS3
4
410
565
515
430
455
42
85
2
16-Φ27
481
462
4
5
50
12
350
12-M20
290
XD2 XS2
400
12-M20
320
XD3 XS3
-
-
415
XD4 XD4
5
430
670
620
520
560
46
90
5
20-Φ27
585
566
4
5
65
12
400
12-M20
320
XD3 XS3
400
12-M20
320
XD4 XS4
-
-
415
XD5 XS5
6
530
830
780
670
720
60
100
8
28-Φ27
745
725
4
5.5
82
12
400
12-M20
320
XD3 XS3
515
16-M24
415
XD4 XS4
620
20-M24
520
XD5 XS5
-
-
670
XD6 XS6
7
720
1045
990
800
920
68
110
15
36-Φ30
945
925
4
5.5
100
12
515
16-M24
415
XD4 XS4
620
20-M24
520
XD5 XS5
780
28-M24
670
XD6 XS6
攪拌軸直徑d
d9
Φk2
n3-M3
30，35，40
110
145
4-M16
45，50，55，60，65，70
176
210
8-M16
70，80，85
204
240
8-M20
90，95，100
234
270
8-M20
110，120，125，130
260
295
8-M20
140，150，160
313
350
12-M20
注：若配用其他型號及機械密封或填箱，與其連接的相關尺寸：ΦK1、d8、ΦK2、d9、n1－M2、n3－M3，由我公司調整配套。
