為方便設計和安裝調試，在選用減速機、機架、聯軸器，機械密封或填料箱、攪拌器后，可根據攪拌軸主參數d和L來選擇攪拌軸，幾家安裝平面以上的攪拌軸尺寸由我公司根據所選機架來協調，無須設計單位出圖。
攪拌軸材質代號
中間軸承中點至機架安裝平面巨力（無釜內聯軸器，省略）
帶釜內聯軸器分界面至機架安裝平面巨力（無釜內聯軸器，省略）
攪拌軸末端至最下層攪拌器中點距離
L/L1/L2-L為機架底平面至攪拌軸末端總長，L1、L2為攪拌器之間距離（只有一層L1，L2省略，有二層的L2省略）
攪拌軸直徑

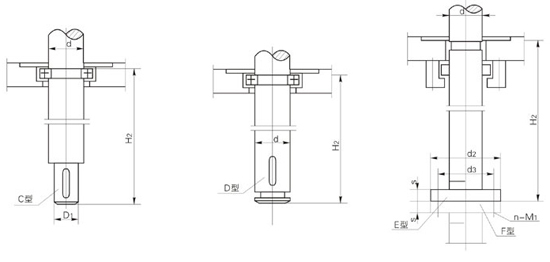

攪拌軸釜內部分的聯結形式（C：配DT型剛性凸緣聯軸器；D：配JQ或JJQ型夾殼聯軸器；E：帶焊接法蘭式聯軸器；F：帶整體法蘭式聯軸器；G：整體軸，無釜內聯軸器）

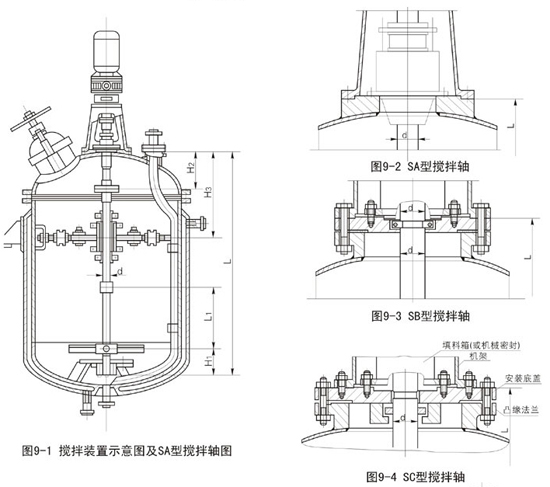

攪拌軸型式（A：不帶擱圈；B：帶擱圈，上裝式；C：帶擱圈，下裝式）
攪拌軸代號
釜內軸頭尺寸表
d
30
35
40
45
50
55
60
65
70
80
90
95
100
110
120
125
130
140
160
d1
25
30
35
40
45
50
55
60
65
75
85
90
90
100
110
115
120
125
140
d2
105
105
110
120
130
140
145
150
170
185
195
200
220
240
280
285
290
310
340
d3
70
70
75
85
95
105
110
115
125
140
150
155
170
190
210
215
220
235
265
s
25
25
25
25
25
30
30
30
35
35
35
35
40
40
45
45
45
50
60
n-M1
6-M12
6-M16
6-M20
8-M20
8-M24
8-M30
8-M36
H2
250
250
250
250
350
350
480
480
480
550
580
580
650
700
750
800
800
900
1000
附表-金屬材料代號
代號
S1
S2
S3
S4
材料牌號
OCr18Ni11Ti(321)(1Cr18Ni9Ti)
OCr17Ni12Mo2(316)
OCr18Ni9(304)
OOCr19Ni11(304L)
代號
S5
S6
S6
S8
材料牌號
OOCr17Ni14Mo2(316L)
OCr18Ni12Mo2Ti
OCr18nI14Mo2Cul(316Cu)
OCr19Ni13Mo3(317)
代號
T1
T2
T3
T4
材料牌號
O235
20-35
20R 20g
45
代號
T5
T6
T7
T8
材料牌號
16Mng 16ZMnR
15MnVg 15MnVR
20Cr
40Cr
