產品介紹產品圖紙
結構：?jiǎn)味嗣?、小彈簧、聚四氟乙烯波紋管型
壓力：≤0.6MPa
溫度：-40～120℃
轉速：≤500轉/分
適用介質：硫酸、硝酸、有機酸等強腐蝕介質（無懸浮顆粒）

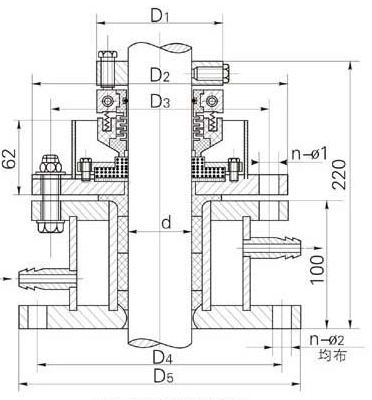

79標212型機封安裝尺寸表1
符號
d
D1
D2
D3
D4
D5
n-Φ1
n-Φ1
公差
h7
軸徑
212-40
40
90
170
140
130
160
6-Φ13
4-Φ18
212-50
50
100
200
170
150
185
6-Φ13
4-Φ18
212-65
65
115
220
190
170
205
10-Φ13
4-Φ18
212-80
80
130
220
190
200
235
10-Φ13
8-Φ18
212-95
95
150
230
200
200
235
6-Φ13
8-Φ18
212-102
102
150
230
200
255
290
10-Φ13
8-Φ18
69標212型機封安裝尺寸表
符號
d
D1
D2
D3
D4
D5
n-Φ1
n-Φ1
公差
h7
軸徑
212-42
42
170
170
140
140
170
6-Φ13
6-Φ16
212-50
50
100
200
170
170
200
8-Φ13
8-Φ16
212-60
60
110
200
170
190
220
8-Φ13
10-Φ16
212-70
70
120
220
190
250
280
10-Φ13
16-Φ16
212-76
76
130
220
190
250
280
10-Φ13
16-Φ16
212-80
80
130
220
190
250
280
10-Φ13
16-Φ16
212-89
89
140
220
190
250
280
10-Φ13
16-Φ16
212-95
95
150
230
200
300
330
6-Φ13
20Φ-16

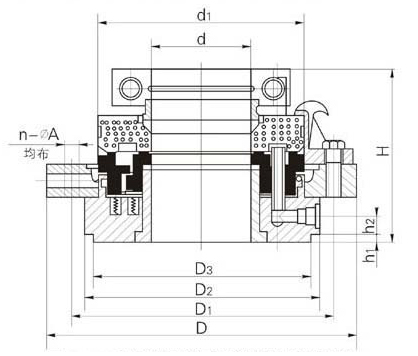

圖7-5 221型徑向雙端面耐腐蝕釜用機械密封
結構：徑向雙端面、小彈簧、傳動銷傳動
壓力：≤1MPa
溫度：0-120℃
軸徑：≤500轉/分
適用介質：腐蝕性介質，密封泄漏要求較高的場合
221型徑向雙端面耐腐蝕釜用機械密封標
符號
d
d1
D
D1
D2
D3
h1
h2
H
n-ΦA(chǔ)
軸徑
40
106
185
145
122
109
4
13
110
4-Φ18
50
116
220
180
158
149
4
13
119
8-Φ18
65
136
250
210
188
175
5
15
137
8-Φ18
80
164
250
210
188
175
5
15
137
8-Φ18
95
184
285
240
212
203
5
15
137
8-Φ18
110
210
340
285
268
259
6
17
146
8-Φ22
125
235
340
295
268
259
6
17
146
8-Φ22
140
250
395
350
324
335
6
17
146
12-Φ22
結構：?jiǎn)味嗣?、小彈簧、聚四氟乙烯波紋管型
