產品介紹產品圖紙

產品編號：3211214614
產品名稱：QY型起重機用硬齒面減速器
產品類別：起重用硬齒面減速機
產品型號：QY
減速器的分類、應用范圍
QY型系列減速器包括QYS型（三支點）和QYD型（底座式）兩個系列起重機硬齒面減速器。它有三級、四級和三四級結合型三種.
此減速器主要用于起重機各有關機構，也可用于運輸、冶金、礦山、化工及輕工等機械設備的傳動中。其工作條件為：
（1）齒輪圓周速度不大于20m／s；
（2）高速軸轉速不大與1500r／min；
（3）工作環境溫度為－40℃～＋45℃
（4）可正反兩向運轉。
性能特點
考慮起重機各機構的工作特點、傳動比范圍、進一步提高產品性能，采用較少規格滿足用戶多方面的要求，其特點為：
（1）承載能力高。齒輪采用滲碳、淬火、磨齒加工、承載能力比調質滾齒的軟齒面和中硬硬面齒輪減速器有大幅度提高。
（2）體積小、重量輕。與軟齒面和中硬齒面減速器相比，相同承載能力減速器可降低2～4個相當座號。
（3）效率高、噪聲低、振動小。采用磨齒加工提高了精度等級，齒輪又進行了修緣，每級齒輪的綜合效率為0.98，振動和噪聲顯著降低。
（4）采用多級數，減少單級速比，可拉開中心距，降低減速器整機高度，滿足起重機各機構的要求；減速器的最大公稱傳動比達到400，滿足了慢速起重機的要求。
（5）三支點減速器，可立式、臥式、甚至偏轉一定角度安裝，方便靈活。
（6）本系列減速器有三四級結合型（即三級的裝配形式，四級的傳動比）為慢速起重機的通用化提供了前提。

QY3S型起重機用硬齒面減速機外形及安裝尺寸

名義中心距a1 A2 A3 A4 a N 輸入軸端 I=100-400 D2 L2 B2 T2 200 140 100 71 511 160 19 40 6 21.5 225 160 112 80 577 175 24 50 8 27 250 180 125 90 645 195 28 60 8 31 280 200 140 100 720 210 32 80 10 35 315 225 160 112 812 230 38 80 10 41 355 250 180 125 910 240 42 110 12 45 I=100～224 I=250～400 D2 I2 B2 T2 D2 I2 B2 T2 400 280 200 140 1020 280 48 110 14 51.5 38 80 10 41 450 315 225 160 1150 290 48 110 14 51.5 42 110 12 45 500 355 250 180 1285 325 60 140 18 64 48 110 14 51.5 560 400 280 200 1440 360 65 140 18 69 55 110 16 59 630 450 315 225 1620 410 70 140 20 74.5 60 140 18 64 710 500 355 250 1815 430 80 170 22 85 65 140 18 69 800 560 400 280 2040 490 95 170 25 100 70 140 20 74.5 名義中心距A1 L H bo-00.5 F+00.1 G(hg) D4 E(js14) s G1 E1 k 重量 160 670 314 250 18 190 22 457 20 205 60 185 158 180 740 354 270 20 220 22 505 20 225 80 195 205 200 825 394 280 20 240 26 457 25 253 86 215 260 225 925 434 320 20 260 26 637 25 253 86 230 352 250 1020 482 360 25 270 33 705 30 275 96 255 477 280 1128 534 385 25 320 33 780 30 300 101 270 637 315 1302 622 425 25 340 40 890 35 355 118 310 876 355 1432 696 470 30 390 40 985 35 390 128 335 1174 400 1602 780 525 30 440 45 1105 4 430 148 375 1980 450 1772 880 600 40 520 45 1225 40 485 155 415 2402 500 1990 970 660 40 600 52 1375 45 540 180 450 3275 560 2185 1070 730 40 640 52 1525 45 585 192 510 4434 630 2445 1240 815 50 640 62 1700 50 665 212 565 6105 710 2735 1392 880 50 680 62 1900 60 750 229 600 8168 800 3075 1580 985 60 800 70 2125 60 850 249 670 11656

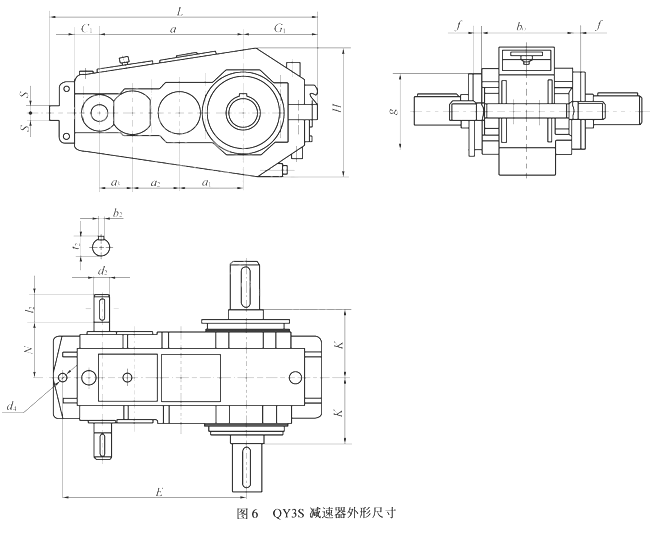

QY3S型起重機用硬齒面減速機外形及安裝尺寸

名義中心距A1 A2 A3 a N 輸入軸端 I=16-90 D2 L2 B2 ta 160 112 80 352 135 24 50 8 27 180 125 90 395 145 28 60 8 31 200 140 100 440 160 32 80 10 35 225 160 112 497 175 38 80 10 41 250 180 125 555 195 42 110 12 45 280 200 140 620 210 48 110 14 51.5           I=16～56 I=63～90 D2 I2 B2 T2 D2 L2 B2 T2 315 225 160 700 230 48 110 14 51.5 42 110 12 45 355 250 180 785 240 60 140 18 64 48 110 14 51.5 400 280 200 880 280 65 140 18 69 55 110 16 59 450 315 255 990 290 70 140 20 74.5 60 140 18 64 500 355 250 1105 325 80 170 22 85 65 140 18 69 560 400 280 1240 360 95 170 25 100 75 140 20 79.5 630 450 315 1395 410 110 210 28 116 85 170 22 90 710 500 355 1565 435 120 210 32 127 90 170 25 95 800 560 400 1760 490 140 250 36 148 100 210 28 106 名義中心距a1 L H B0-00.5 f+00.1 g(hg) D4 E(js14) s G1 E1 k 重量 200 875 394 285 20 240 26 616 25 225 60 215 266 225 990 482 320 20 260 26 616 25 225 71 230 363 250 1085 534 360 25 270 33 770 30 275 71 255 493 280 1203 622 685 25 320 33 855 30 300 76 270 660 315 4382 696 425 25 340 40 982 35 355 98 310 913 355 1532 780 470 30 390 40 1085 35 390 103 335 1217 400 1707 780 535 30 440 45 1210 40 435 113 375 1762 450 1897 880 600 40 520 45 1350 40 485 120 415 2482 500 2135 970 660 40 600 52 1520 45 540 145 450 3380 560 2345 1070 730 40 640 52 1685 45 585 152 510 4571 630 2630 1240 815 50 640 62 1885 50 665 172 565 6375 710 2940 1392 880 50 680 62 2105 60 750 184 600 8468 800 3315 1580 985 60 800 70 2365 60 850 209 670 12066

QY34S型起重機用硬齒面減速機外形及安裝尺寸

名義中心距a1 A2 A3 A4 a N 輸入軸端 I=100～400 D2 L2 B2 T2 200 140 100 71 440 160 19 40 6 21.5 225 160 112 80 497 175 24 50 8 27 250 180 125 90 555 195 28 60 8 31 280 200 140 100 620 210 32 80 10 35 315 225 160 112 700 230 38 80 10 41 355 250 180 125 785 240 42 110 12 45             I=100～224 i=250～400 D2 L2 B2 T2 D2 L2 B2 T2 400 280 200 140 880 280 48 110 14 51.5 38 80 10 41 450 315 225 160 990 290 48 110 14 51.5 42 110 12 45 500 355 250 180 1105 325 60 140 18 64 48 110 14 51.5 560 400 280 200 1240 360 65 140 18 69 55 110 16 59 630 450 315 225 1395 410 70 140 20 74.5 60 140 18 64 710 500 355 250 1565 435 80 170 22 85 65 140 18 69 800 560 400 280 1760 490 95 170 25 100 70 140 20 74.5 名義中心距a1 L H B00.5 F+00.1 g(Kg) D4 E(js14) s G1 E1 k 重量 200 825 394 285 20 240 26 565 25 225 80 215 271 225 925 434 320 20 260 26 637 25 253 86 230 364 250 1020 482 360 25 270 33 705 30 275 96 225 494 280 1128 534 385 25 320 33 780 30 300 101 270 663 315 1302 622 425 25 340 40 890 35 355 118 310 916 355 1432 696 470 30 390 40 985 35 390 128 335 1220 400 1602 780 535 30 440 45 1105 40 435 148 375 1760 450 1772 880 600 40 520 45 1225 40 485 155 415 2502 500 1990 970 660 40 600 52 1375 45 540 180 450 3393 560 2185 1070 730 40 640 52 1525 45 580 192 510 4708 630 2445 1240 815 50 640 62 1700 50 665 212 565 6293 710 2735 1393 880 50 680 62 7900 60 750 229 600 8502 800 3075 1580 985 60 800 70 2125 60 850 249 670 12124

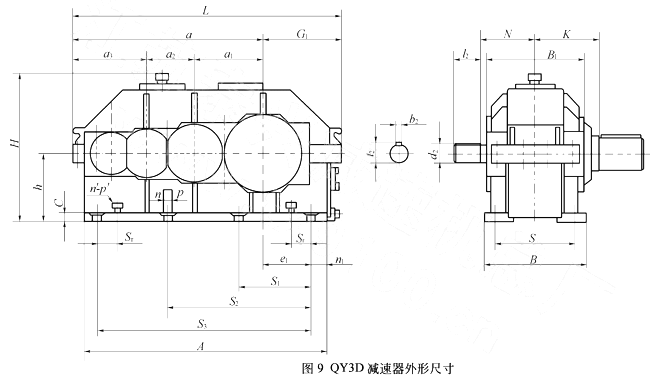

QY3D型起重機用硬齒面減速器外形及安裝尺寸

名義中心距a1 a2 a3 a N 輸入軸端 I=16～90 D2 L2 B2 T2 160 112 80 352 135 24 50 8 27 180 125 90 395 145 28 60 8 31 200 140 100 440 160 32 80 10 35 225 160 112 497 175 38 80 10 41 250 180 125 555 195 42 110 12 45 280 200 140 620 210 48 110 14 51.5           I=16～56 I=63～90 D2 L2 B2 T2 D2 L2 B2 T2 315 225 160 700 230 48 110 14 51.5 42 110 12 45 355 250 180 785 240 60 140 18 64 48 110 14 51.5 400 280 200 880 280 65 140 18 69 55 140 16 59 450 315 225 990 290 70 140 20 74.5 60 140 18 64 500 355 250 1105 325 80 170 22 85 65 140 18 69 560 400 280 1240 360 95 170 25 100 75 140 20 79.5 630 450 315 1395 410 110 210 28 116 85 170 22 90 710 500 355 1560 435 120 210 32 127 90 170 25 95 800 560 400 1760 490 140 250 36 148 100 210 28 106 名義中心距a1 外形尺寸 中心高h(yuǎn) 地腳安裝尺寸 L H B S S1 S2 S3 C P A 160 630 352 250 160 200 250 500   20 18 6 180 700 394 265 180 215 280 560   20 18 6 200 780 431 295 200 235 310 620   25 22 6 225 880 479 320 225 260 350 700   25 22 6 250 970 524 360 250 290 390 780   30 26 6 280 1081 579 400 280 325 430 875   30 26 6 315 1230 659 445 315 365 500 1000   35 33 6 355 1384 736 470 355 390 565 1130   35 33 6 400 1549 821 520 400 430 455 845 1265 40 40 8 450 1719 980 570 450 480 500 950 1425 40 40 8 500 1930 1075 630 500 430 575 1060 1590 50 45 8 560 2120 1185 700 560 600 620 1190 1780 50 45 8 630 2375 1335 800 630 680 690 1350 2015 60 52 8 710 2670 1487 850 710 730 755 1515 2270 60 52 8 800 2995 1669 960 800 830 845 1690 2535 70 62 8 名義中心距a1 外形尺寸 A B1 G1 N1 E1 重量 S1 P1 nt 160       550 220 183 25 118 158 180       620 235 205 30 135 199 200       700 265 225 40 145 260 225       780 290 253 40 163 361 250       870 340 270 45 180 502 280       965 375 300 45 205 678 315       1100 405 355 50 240 971 355 120 M24 4 1230 460 390 50 275 1237 400 140 M24 4 1385 515 430 60 305 1727 450 150 M30 4 1545 590 485 60 350 2567 500 170 M30 4 1730 660 540 70 385 3522 560 180 M36 4 1920 730 585 70 430 4692 630 200 M36 4 2170 836 665 80 500 6476 710 220 M42 4 2430 890 750 80 570 8674 800 240 M42 4 2735 1030 850 100 640 12560

QY3D型起重機用硬齒面減速器外形及安裝尺寸

名義中心距a1 a2 a3 a4 a N 輸入軸端 I=100～400 D2 L2 B2 T2 200 140 100 71 511 160 19 40 6 21.5 225 160 112 80 577 175 24 50 8 27 250 180 125 90 645 195 28 60 8 31 280 200 140 100 720 210 32 80 10 35 315 225 160 112 812 230 38 80 10 41 355 250 180 125 910 240 42 110 12 45   I=100～224 I=250～400 D2 L2 B2 T2 D2 L2 B2 T2 400 280 200 140 1020 280 48 110 14 51.5 38 80 10 41 450 315 225 160 1150 290 48 110 14 51.5 42 110 12 45 500 355 250 180 1285 325 60 140 18 64 48 110 14 51.5 560 400 280 200 1440 360 65 140 18 69 55 110 16 59 630 450 315 225 1620 410 70 140 20 74.5 60 140 18 64 710 500 355 250 1815 435 80 170 22 85 65 140 18 69 800 560 400 280 2040 490 95 170 25 100 70 140 20 74.5 名義中心距a1 外形尺寸 中心高h(yuǎn) s S1 S2 S3 c p n L H B 200 831 431 295 200 235 310 671   25 22 6 225 945 524 320 225 260 350 700   25 22 6 250 1035 479 360 250 260 390 845   30 26 6 280 1156 579 400 280 325 435 1036   30 25 6 315 1322 659 445 315 365 518 1230   35 33 6 355 1484 736 470 355 390 565 915   35 33 6 400 1654 821 520 400 430 455 4035 1370 40 40 8 450 1844 980 570 450 480 515 1060 1550 40 40 8 500 2075 1075 630 500 530 575 1160 1735 50 45 8 560 2270 1185 700 560 600 650 1290 1940 50 45 8 630 2560 1335 800 630 680 730 1470 2200 60 52 8 710 2875 1487 850 710 730 825 1650 2475 60 52 8 800 3235 1669 960 800 830 925 1850 2775 70 62 8 名義中心距a1 外形尺寸 A B1 G1 N1 E1 重量 S1 P1 N1 200       751 265 225 40 145 286 225       845 290 253 40 163 378 250       935 340 275 45 180 523 280       1040 375 300 45 205 698 315       1192 405 355 50 240 968 355 100     1330 460 390 50 275 1280 400 110 M24 4 1490 515 435 60 305 1831 450 130 M24 4 1670 590 585 60 350 2675 500 150 M30 4 1875 660 540 70 385 3597 560 160 M36 4 2080 730 585 70 430 4915 630 195 M36 4 2360 835 665 80 500 6572 710 190 M42 4 2635 890 750 80 570 9760 800 240 M 42 4 2975 1030 850 100 640 13605

QY3D型起重機用硬齒面減速器外形及安裝尺寸

名義中心距a1 a2 a3 a4 a N 輸入軸端 I=1400～400 D2 L2 B2 T2 200 140 100 71 440 160 19 40 6 21.5 225 160 112 80 497 175 24 50 8 27 250 180 125 90 555 195 28 60 8 31 280 200 140 100 620 210 32 80 10 35 315 225 160 112 700 230 38 80 10 41 355 250 180 125 785 240 42 110 12 45             I=100～224 I=250～400 D2 L2 B2 T2 D2 T2 B2 T2 400 280 200 140 880 280 48 110 14 51.5 38 80 10 41 450 315 225 160 990 290 48 110 14 51.5 42 110 12 45 500 355 250 180 1105 325 60 140 18 64 48 110 14 51.5 560 400 280 200 1240 360 65 140 18 69 55 110 16 59 630 450 315 225 1395 410 70 140 20 74.5 60 140 18 64 710 500 355 250 1565 435 80 170 22 85 65 140 18 69 800 560 400 280 1760 490 95 170 25 100 70 140 20 74.5 名義中距離a1 外形尺寸 中心高 S S1 S2 S3 C P n L H b 200 780 431 295 200 235 310 620   25 22 6 225 880 479 320 225 260 350 700   25 22 6 250 970 524 360 250 290 390 780   30 26 6 280 1081 579 445 280 325 435 875   30 26 6 315 1230 659 450 315 365 500 1000   35 33 6 355 1384 736 470 355 390 565 1130   35 33 6 400 1549 821 520 400 430 455 845 1265 40 40 8 450 1719 980 570 450 480 500 950 1425 40 40 8 500 1930 1075 630 500 530 575 1060 1590 45 45 8 560 2120 1185 700 560 600 620 1190 1780 45 45 8 630 2375 1335 800 530 580 690 1350 2015 52 52 8 710 2670 1487 850 710 730 755 1515 2270 52 52 8 800 2995 1669 960 800 830 845 1690 2535 62 62 8 名義中心距a1 外形尺寸 a B1 G1 N1 E1 重 量 sr p1 N1 200       700 265 225 40 145 272 225       780 290 253 40 163 372 250       870 340 275 45 180 521 280       965 375 300 45 205 708 315       1100 405 355 50 240 965 355 160 M24 4 1230 460 390 50 275 1295 400 180 M24 4 1385 515 435 60 305 1813 450 200 M30 4 1545 590 485 60 350 2677 500 225 M30 4 1730 660 540 70 380 3660 560 110 M36 4 1920 730 585 70 430 4864 630 120 M36 4 2175 835 665 80 500 6740 710 290 M42 4 2430 890 750 80 570 8980 800 380(240) M42 4 2735 1030 850 100 640 12976
