產品介紹產品圖紙

 本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

四葉旋槳式攪拌器

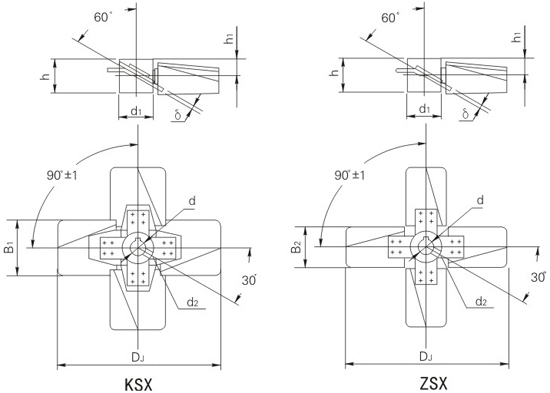

四寬葉可拆旋槳式－KSX、四窄葉可拆旋槳式－ZSX


   四寬葉可拆旋槳式－KSX、四窄葉可拆旋槳式－ZSX

四葉旋槳式攪拌器主要參數

J	d	d1	h	B1	B2	h2	d2	δ		重量（不銹鋼/碳鋼）
								不銹鋼	碳鋼	KSX	ZSX
200	25	50	50	80	40	20	M6	3	4	2.404/2.698	1.842/1.872
220	30	60	60	80	44	20	M6	3	4	3.776/3.858	2.784/2.778
250	35	70	70	100	50	20	M8	4	6	5.064/5.176	4.035/4.148
280	40	75	75	112	56	20	M8	4	6	6.32/6.452	4.206/4.386
320	45	80	80	128	64	25	M8	6	8	7.41/7.643	5.994/6.214
360	50	85	85	144	72	25	M8	6	8	8.558/8.906	6.434/6.774
400	55	90	90	160	80	25	M10	8	10	12.494/13.646	8.176/8.6
450	60	100	100	180	90	25	M10	8	10	15.32/16.81	9.576/10.15
500	65	105	105	200	100	25	M12	8	10	17.83/19.75	13.05/13.73
560	70	110	110	224	112	25	M12	10	12	24.44/27	17.89/18.71
630	75	120	120	252	126	30	M12	10	12	30.07/32.83	20.99/22.09
710	80	130	130	284	142	30	M12	10	12	41.94/46.03	25.26/26.78
800	85	140	140	320	160	30	M12	12	14	53.43/58.63	34.64/36.4
900	90	150	150	360	180	30	M12	12	14	75.24/82.17	43.28/45.55
1000	100	160	160	400	200	30	M12	12	14	89.01/97.56	54.81/57.08
1120	110	180	180	448	224	30	M12	14	16	127.6/137.9	73.07/76.25
1250	120	190	190	500	250	30	M16	14	16	154/167.3	88.73/92.84
1400	130	200	200	560	280	30	M16	14	16	207.9/224.8	115.41/120.5
1600	140	210	210	640	320	30	M16	16	18	263.5/286.3	158.7/165.2
1800	150	220	220	720	360	35	M16	16	18	363392.2	195.4/204
2000	160	240	240	800	400	35	M16	16	18	451.1/487.4	236.1/249
2240	170	250	250	896	448	35	M18	18	20	607.4/653.5	318.8/336.37
2500	180	260	260	100	500	40	M18	18	20	746.9/805.2	390.9/413.3

備注：攪拌器內孔可根據用戶要求制和，輪轂高度一般與內孔相一致。
