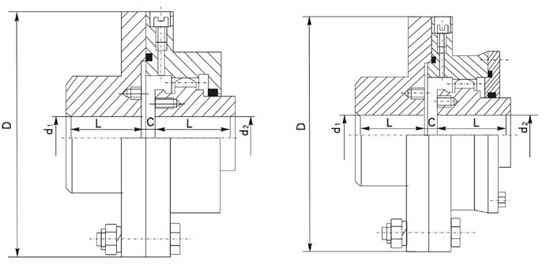

CLZ型齒式聯軸器基本參數和主要尺寸 型號 公稱扭矩 Tn(N·m) 許用轉速[n] (r/min) 軸孔直徑 d1、d2 軸孔長度 D C 轉動慣量 (kg·m2) 重量 Y L CLZ1 710 3780 18 19 42 170 16 0.03 7.96 20 22 24 52 6 25 28 62 2.5 30 32 35 38 82 40* 42* 45* 48* 112 50* 55* 56* 60* 142 CLZ2 1400 3000 30 32 35 38 82 185 2.5 0.06 12.3 40 42 45 48 112 50 55* 56* 60* 63* 65* 70* 142 CLZ3 3150 2400 40 42 45 48 112 220 2.5 0.12 25.4 50 55 56 60 63* 65* 142 70* 71* 75* 80* 85* 90* 172 CLZ4 5600 2000 45 48 50 55 56 112 250 2.5 0.22 37.5 60 63 65 142 70 71 75 80* 85* 90* 95* 172 100* 212 CLZ5 8000 1680 50 55 56 112 290 5 0.44 54.8 60 63 65 142 70 71 75 80 85 90 95* 172 100* 110* 120* 212 CLZ6 11200 1500 60 63 65 142 350 5 0.75 76.4 70 71 75 80 85 90 95 172 100 110 120* 125* 212 130* 252 CLZ7 18000 1270 65 70 71 75 142 350 5 1.25 106 80 85 90 95 172 100 110 120 125* 212 130* 140* 150* 252 CLZ8 22400 1140 80 85 90 95 172 380 5 2.06 138 100 110 120 125 212 130 140 150* 252 160* 170* 302 CLZ9 28000 1000 90 95 172 430 5 2.56 162 100 110 120 125 212 130 140 150 252 160 170* 180* 302 190* 352 CLZ10 50000 850 110 120 125 212 490 5 5.00 254 130 140 150 252 160 170 180 302 190* 200* 220* 352 CLZ11 71000 750 120 125 212 545 5 9.25 374 130 140 150 252 160 170 180 302 190 200 220 352 240* 250* 410 CLZ12 100000 660 140 150 252 590 5 12.50 526.7 160 170 180 302 190 200 220 352 240 250 260* 410 280* 470 CLZ13 140000 660 160 170 180 302 680 7.5 29.20 794 190 200 220 352 240 250 260 410 280 300* 470 CLZ14 200000 540 180 302 730 7.5 42.50 965 190 200 220 352 240 250 260 410 280 300 320 470 340* 550 CLZ15 250000 480 200 220 352 780 7.5 56.9 1196 240 250 260 410 280 300 320 470 310 360 380 550 CLZ16 355000 425 240 250 260 410 900 10 120 1855 280 300 320 470 340 360 380 550 400 420* 650 CLZ17 560000 380 260 410 1000 10 225 2690 280 300 320 470 340 360 380 550 400 420 440 650 450 460* 480* CLZ18 710000 330 300 320 470 1100 10 325 3561 340 360 380 550 400 420 440 650 450 460 480 500 530* 800 CLZ19 1000000 300 360 380 550 1250 15 568 4808 400 420 440 650 450 460 480 500 530 560 800 注：表中示記“*”號的軸孔尺寸僅適用于d1。
