產品介紹產品圖紙

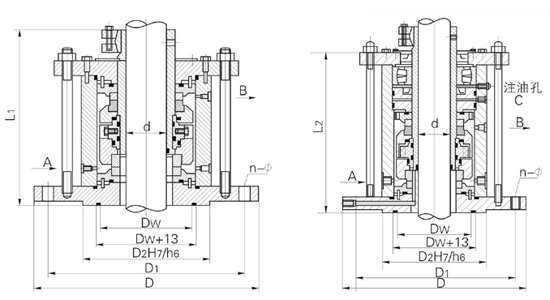

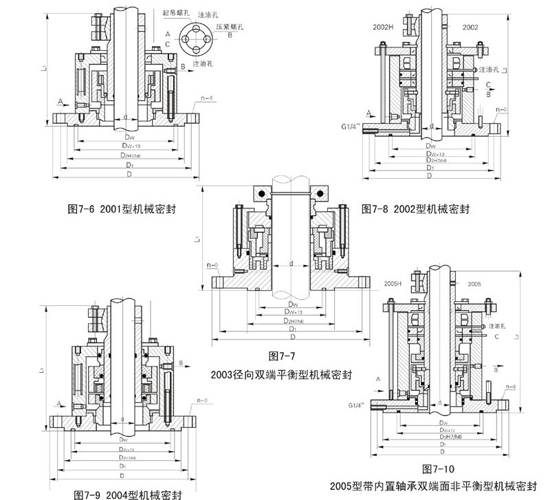

2000系列機械密封可與XD、XS型機架及AD安裝底蓋配套使用，2001、2002型使用壓力 2001～2005型安裝尺寸 d 30～40 45～55 60～70 75～85 90～100 110～130 140～180 D 175 240 240 275 305 330 395 D1 145 210 210 240 270 295 350 D2 110 176 176 204 234 260 313 Dπ 85 140 140 180 200 220 270 n-Φ 4-Φ18 8-Φ18 8-Φ18 8-Φ22 8-Φ22 8-Φ22 12-Φ22 L1 148 160 160 170 180 200 205 L2 215 230 260 280 280 305 310

2006、2007型機械密封安裝尺寸 d 30～40 45～55 60～70 75～85 90～100 110～130 140～160 D 200 240 255 295 305 330 395 D1 170 210 225 260 270 295 350 D2 130 176 176 204 234 260 313 Dπ 100 140 140 180 200 220 270 n-Φ 4-Φ18 8-Φ18 8-Φ18 8-Φ22 8-Φ22 8-Φ22 12-Φ22 L1 160 170 170 180 180 200 205 L2 215 230 260 280 280 305 310
