產品介紹產品圖紙
釜用機械密封訂貨、使用、安裝
1、訂貨前必須詳細提供配套設備的軸徑、壓力、溫度、轉速、密封介質、旋向。
2、根據參數、正確選擇相應型號的機械密封及所有材料。
3、使用壓力高于0.8MPa，許配套平衡罐。
4、介質溫度高于200℃要選用雙冷卻結構。
5、軸的軸向串動不大于±0.5mm。徑向擺動不大于0.5mm。
6、安裝機械密封的法攔與軸線不垂直度允許0.05mm。
7、安裝機械密封部位的軸制造公差為在d4粗糙度。
8、機械密封安裝后應用水試運轉24小時后再正是投料生產。
202、204型釜用機械密封（HG5-752-78）
結構單端面，小彈簧，非平衡型（202）
單端面，小彈簧，平衡型（204）
壓力0-0.25MPa（202）、0-0.8MPa
溫度-40-180℃（202、204）
轉速≤500轉/分
軸徑30-150mm（202、204）
使用介質：（202、204）酸、堿、油、高分子懸浮液

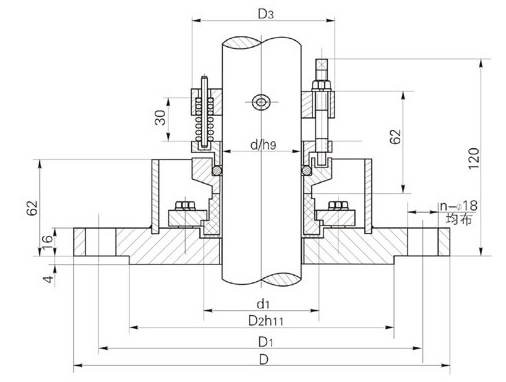

202型釜用機械密封主要尺寸
符號
d/h8
d1
D
D1
D2h11
D3
n-Φ
軸徑
30
30
50
185
150
116
64
4-Φ18
40
40
64
205
170
135
76
4-Φ18
50
50
76
235
200
164
88
8-Φ18
5
65
91
235
200
164
103
8-Φ18
80
80
110
260
225
188
118
8-Φ18
95
95
123
290
255
220
132
12-Φ18
110
110
140
315
280
245
150
12-Φ18
125
125
155
315
280
245
165
12-Φ18
130
130
158
360
320
285
180
12-Φ18
140
140
168
360
320
285
195
12-Φ18
150
150
180
360
320
285
210
12-Φ18
204B型釜用機械密封主要尺寸
符號
d/h8
d1
D
D1
D2h11
D3
n-Φ
軸徑
30
30
50
185
150
116
67
4-Φ18
40
40
64
205
170
135
77
4-Φ18
50
50
74
235
200
164
87
8-Φ18
60
60
85
235
200
164
98
8-Φ18
65
65
91
235
200
164
103
8-Φ18
80
80
110
260
225
188
118
12-Φ18
90
90
119
290
255
220
128
12-Φ18
100
100
132
315
280
245
138
12-Φ18
100
100
140
315
280
245
148
12-Φ18
